0.35GHz-50.1GHz guía de ondas Ht conector utilizado para el sistema de microondas

Guía de ondas Ht conector para sistemas de microondas de 0.35GHz a 50.1GHz. Somos una fábrica especializada en la producción de componentes de alta calidad para aplicaciones de microondas.
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
SWT-ET4ADP
pérdida de inserción (db)
≤0,15
brida
Fdp
material
aluminio/cobre
condición
nuevo
certificación
ce, iso, rohs
Paquete de Transporte
Carton or as Per Customer Requirement
Especificación
customized
Marca Comercial
OEM
Origen
China
Capacidad de Producción
10000PCS/Month

Descripción de Producto

0.35GHz-50.1GHz et común guía de onda utilizada para la distribución de energía y síntesis

Guía de ondas HT es un componente utilizado comúnmente para la distribución de energía y síntesis en el sistema de microondas. Puede emitir la señal de entrada del puerto H en ambos extremos de la equilibrada el brazo con igual amplitud y fase, mientras que la señal de entrada de ambos extremos del brazo de la equilibrada con igual amplitud y en la fase se sintetizarán y salida del puerto H.

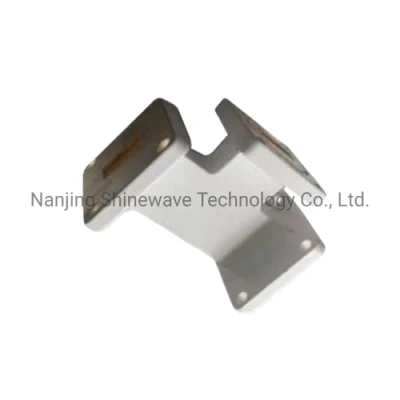

0.35GHz-50.1GHz Waveguide Ht Connector Used for Microwave System
Especificaciones mecánicas

Modelo No. El rango de frecuencia
(GHz).
El ancho de banda de trabajo La simetría Vswr Pérdida de inserción (dB) La brida Material
SWT-ET4ADP 0,35-0.53 ≤15% ± 0,2 ≤1.1. ≤0,15 FDP El aluminio
SWT-ET5ADP 0.41-0.62 ≤15% ± 0,2 ≤1.1. ≤0,15 FDP El aluminio
SWT-ET6ADP 0.49-0,75 ≤15% ± 0,2 ≤1.1. ≤0,15 FDP El aluminio
SWT-ET8ADP 0.64-0.98 ≤15% ± 0,2 ≤1.1. ≤0,15 FDP El aluminio
SWT-ET9ADP 0,75-1,15 ≤15% ± 0,2 ≤1.1. ≤0,15 FDP El aluminio
SWT-ET12ADP 0.96-1.46 ≤15% ± 0,2 ≤1.1. ≤0,15 FDP El aluminio
SWT-ET14ADP 1.13-1,73 ≤15% ± 0,2 ≤1.1. ≤0,15 FDP El aluminio
SWT-ET18ADP 1.45-2.2 ≤15% ± 0,2 ≤1.1. ≤0,15 FDP El aluminio
SWT-ET22ADP 1.72-2.61 ≤15% ± 0,2 ≤1.1. ≤0,15 FDP El aluminio
SWT-ET26ADP 2.17-3.3 ≤15% ± 0,2 ≤1,15 ≤0.2 FDP El aluminio
SWT-ET32ADP 2.6-3.95 ≤15% ± 0,2 ≤1,15 ≤0.2 FDP El aluminio
SWT-ET40ADP 3.22-4.90 ≤15% ± 0,2 ≤1,15 ≤0.2 FDP El aluminio
SWT-ET48ADP 3.94-5.99 ≤15% ± 0,2 ≤1,15 ≤0.2 FDP El aluminio
SWT-ET58ADP 4.64-7.05 ≤15% ± 0,2 ≤1,15 ≤0.2 FDP El aluminio
SWT-ET70ADP 5.38-8.17 ≤15% ± 0,2 ≤1,15 ≤0.2 FDP El aluminio
SWT-ET84ADP 6.57-9.99 ≤15% ±0,3 ≤1,15 ≤0.2 FDP El aluminio
SWT-ET100ADP 8.2-12.5 ≤15% ±0,3 ≤1,15 ≤0.2 FDP El aluminio
SWT-ET120ADP 9.84-15.0 ≤15% ±0,3 ≤1,15 ≤0.2 FDP El aluminio
SWT-ET140ADP 11.9-18.0 ≤15% ±0,3 ≤1.2 ≤0.3 FDP El aluminio
SWT-ET180ADP 14.5-22.0 ≤15% ± 0,35 ≤1.2 ≤0.3 FDP El aluminio
SWT-ET220ADP 17.6-26.7 ≤15% ± 0,35 ≤1,25 ≤0.3 FDP El cobre
SWT-ET260ADP 21.7-33.0 ≤15% ± 0,35 ≤1,25 ≤0.3 FDP El cobre
SWT-ET320ADP 26.3-40.0 ≤15% ± 0,35 ≤1,25 ≤0.3 FDP El cobre
SWT-ET400ADP 32.9-50.1 ≤15% ±0,4 ≤1,25 ≤0.3 FUGP El cobre

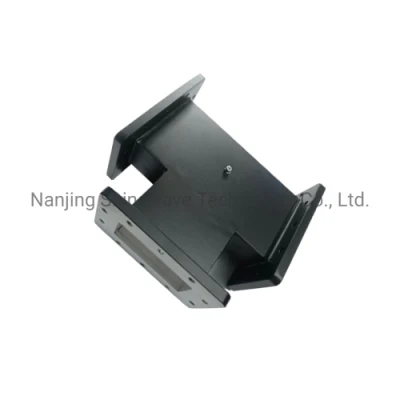

0.35GHz-50.1GHz Waveguide Ht Connector Used for Microwave System

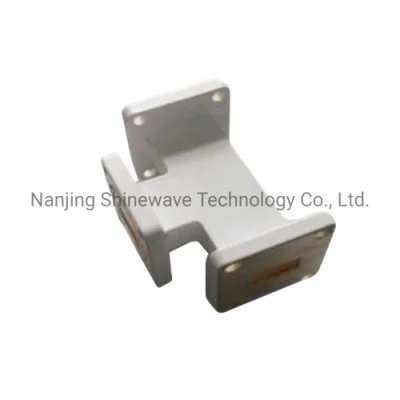

0.35GHz-50.1GHz Waveguide Ht Connector Used for Microwave System

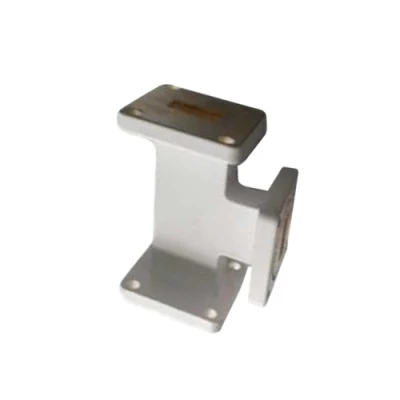

0.35GHz-50.1GHz Waveguide Ht Connector Used for Microwave System

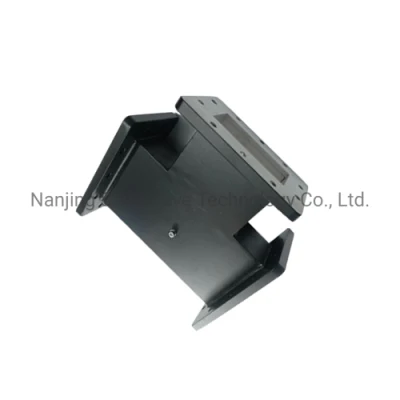

0.35GHz-50.1GHz Waveguide Ht Connector Used for Microwave System



Nanjing Shinewave Technology Co., Ltd. es una empresa especializada en la investigación y desarrollo, producción y venta de activos y pasivos de microondas de RF de los componentes y subsistemas. El campo producto de la empresa cubre una variedad de dispositivos de comunicación por microondas, horno de microondas, duplexers incluyendo filtros, amplificadores, fuentes de frecuencia, y los subsistemas, que son ampliamente utilizados en las comunicaciones móviles y otros campos.

En términos de los filtros de microondas, la empresa productos integrales y fuertes capacidades de diseño. Los productos principales incluyen la cavidad de parada de la banda de filtro, guía de ondas del filtro, filtro de ajustables eléctricamente, multi-frecuencia combiner, multi-plataforma que combina la frecuencia de PI, de modo dual de la cavidad dieléctrico de filtro, filtro LC, filtro de peine miniaturizado interdigital, filtro, etc.

Con el fin de satisfacer las necesidades especiales y los índices más altos requisitos de los clientes, además de productos estándar, ofrecemos métodos de desarrollo de productos personalizados de todo corazón, y proporcionar a los clientes con rapidez y calidad de productos y servicios.

0.35GHz-50.1GHz Waveguide Ht Connector Used for Microwave System



Envío:

Preguntas frecuentes

Q1. ¿Puedo tener un ejemplo de orden?

R: Sí, damos la bienvenida a la muestra para probar y verificar la calidad.



La Q2. ¿Qué pasa con el plazo de entrega?

Un ejemplo: ususally tomar dentro de 3 días hábiles.



La Q3. ¿Tienes alguna MOQ (pedido mínimo para la calidad)límite?

A: Para el producto estándar, generalmente 1pcs/tema. Para el OEM, MOQ, al menos 50pcs/tema.





Q4. Cómo proceder un pedido?

Un comprador: Después de confirmar que el producto y el precio es aceptar y listo para comprar, el orden será indíquenos su dirección de entrega, número de teléfono, correo electrónico a veces es necesario. A continuación, podemos elaborar el orden y tendrá un enlace de pago de Alibaba.



Q5. Después de haber pagado, lo que la información del proveedor?



Un número de seguimiento:



P6: ¿Ofrecen garantías y servicio de los productos?

R: Sí, 6 y 12 meses de garantía para nuestros productos. Nota: no vamos a tomar la responsabilidad por daños provocados por el hombre o un funcionamiento incorrecto. La entrega demage será negociar
