Información Básica.
Descripción de Producto

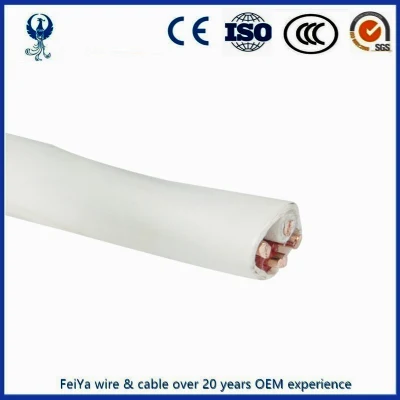

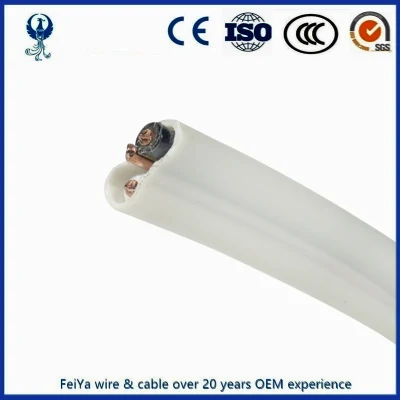

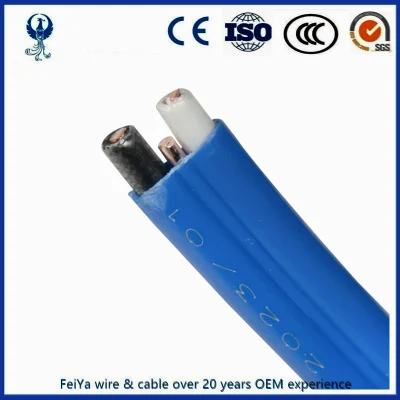

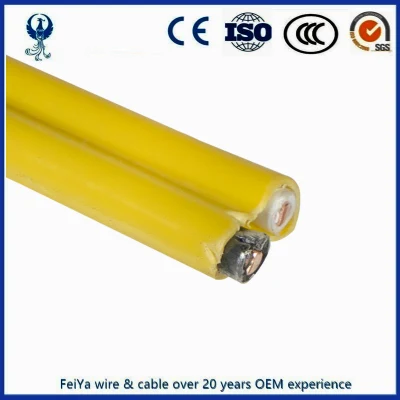

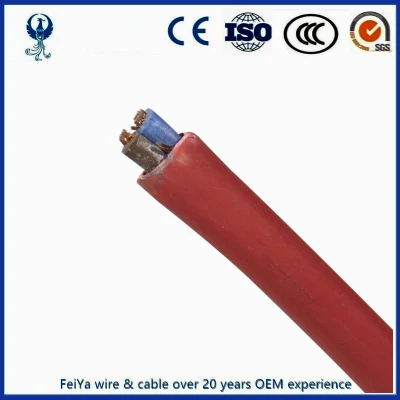

NMD90 alambre de construcción de cobre canadiense
Aplicaciones:
NMD90 el alambre de construcción de cobre canadiense se utiliza para transmitir energía en sitios de construcción y áreas industriales. El cable eléctrico puede usarse en los accesorios de techo. Otros usos comunes incluyen aplicaciones de suministro de energía ligeras y cableado expuesto u oculto en áreas secas o húmedas. El cable eléctrico no debe estar expuesto a lesiones mecánicas. Este cable se utiliza en proyectos de cableado eléctrico de obras, edificios comerciales y áreas industriales. También puede usarse para suministrar energía mientras la temperatura de funcionamiento no exceda 900C. Puede instalarse en conductos o canales. Otras aplicaciones del cable son las especificadas por el Código eléctrico Canadiense (CEC).
NMD90 el alambre de construcción canadiense tiene un cable flexible de congelación, lo que permite pelar fácilmente el cable y una resistencia adicional a las grietas incluso en un entorno de clima frío. La temperatura mínima de manipulación recomendada es de menos 25 °C para cables de dos conductores y menos 10 °C para cables de tres conductores (con procedimientos de manipulación adecuados). La temperatura máxima del conductor es de 90 °C. El cable tiene una tensión nominal de 300 voltios.
Construcción de alambre de construcción:
Conductores:
Los cables tienen un cable de unión desnudo y conductores de cobre templado suave multifilar. Están varados para aumentar la flexibilidad del cable y su capacidad de transportar más corriente. Hay dos o tres con un cable de drenaje, dependiendo del tipo de cable. El cable de drenaje libera exceso de corriente en el cable, lo que garantiza la seguridad. Los conductores de cobre son duraderos y resistentes a la corrosión, la humedad y los impactos.
Aislamiento:
El cable tiene un aislamiento de nylon T90 de PVC blanco con un valor nominal FT1. El aislamiento es resistente al ozono, a los químicos, a la radiación, al clima, a los ácidos, álcalis, impacto, abrasión, disolventes industriales, aceites, y llamas.
ESPECIFICACIÓN
| Conductor | Aislamiento | Tierra | Aprox. Grosor de la camisa | Aprox. Diámetro del cable | Aprox. Peso del cable | Las amperidades permitidas 30°C. | |||||||
| Tamaño (AWG) | Núcleos | Hebras | Pulgadas | mm | Tamaño (AWG) | Núcleo | Pulgadas | mm | Pulgadas | mm | IB/ 1000ft | Kg/ km | |
| 14 | 2 | 1 | 0,034 | 0,86 | 14 | 1 | 0,030 | 0,76 | 0,388*0,192 | 9,86*4,88 | 68 | 101 | 25* |
| 14 | 2 | 1 | 0,034 | 0,86 | 14 | 1 | 0,030 | 0,76 | 0,388 x 0,192 | 9,86 x 4,88 | 68 | 101 | 25* |
| 12 | 2 | 1 | 0,034 | 0,86 | 14 | 1 | 0,030 | 0,76 | 0,422 x 0,209 | 10,71 x 5,30 | 86 | 129 | 30* |
| 10 | 2 | 1 | 0,034 | 0,86 | 12 | 1 | 0,030 | 0,76 | 0,481 x 0,230 | 12,21 x 5,84 | 122 | 182 | 40* |
| 8 | 2 | 7 | 0,040 | 1,02 | 10 | 1 | 0,045 | 1,14 | 0,636 x 0,312 | 16,15 x 7,92 | 208 | 310 | 55 |
| 6 | 2 | 7 | 0,051 | 1,30 | 8 | 7 | 0,045 | 1,14 | 0,792 x 0,370 | 20,12 x 9,40 | 315 | 468 | 75 |
| 14 | 3 | 1 | 0,034 | 0,86 | 14 | 1 | 0,030 | 0,76 | 0,345 | 8,77 | 86 | 128 | 25* |
| 12 | 3 | 1 | 0,034 | 0,86 | 14 | 1 | 0,030 | 0,76 | 0,381 | 9,69 | 114 | 169 | 30* |
| 10 | 3 | 1 | 0,034 | 0,86 | 12 | 1 | 0,030 | 0,76 | 0,427 | 10,85 | 163 | 242 | 40* |
| 8 | 3 | 7 | 0,040 | 1,02 | 10 | 1 | 0,045 | 1,14 | 0,570 | 14,47 | 275 | 408 | 55 |
| 6 | 3 | 7 | 0,051 | 1,30 | 8 | 7 | 0,045 | 1,14 | 0,695 | 17,65 | 421 | 627 | 75 |
| 3 | 3 | 7 | 0,051 | 1,30 | 6 | 7 | 0,080 | 2,03 | 0,925 | 23,48 | 799 | 1189 | 115 |
