Información Básica.

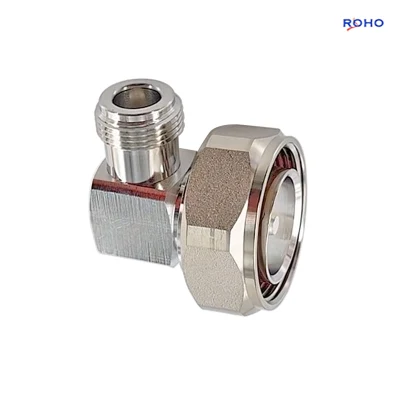

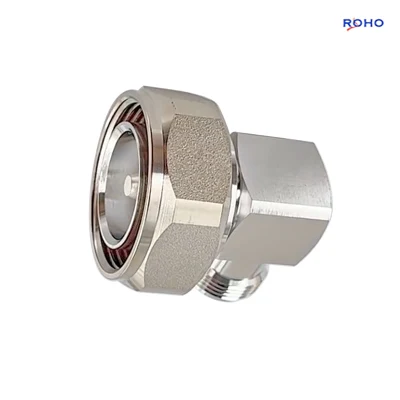

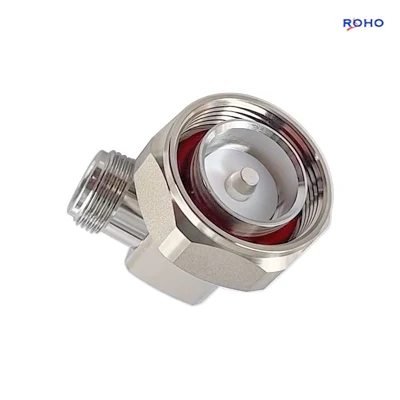

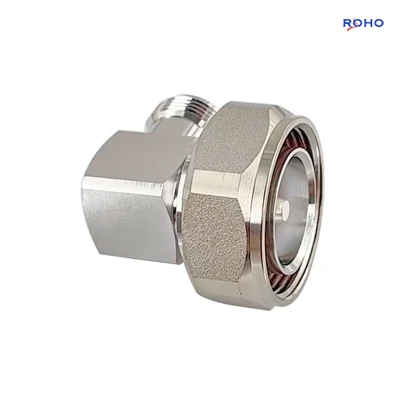

Descripción de Producto
DATOS ELÉCTRICOS | |
Adaptador lateral serie 1 | Tipo N. |
Adaptador lado 1 estilo | Mujer |
Adaptador lateral serie 2 | 7-16 DIN |
Adaptador lado 2 estilo | Varón |
Frecuencia (GHz máx.) | 8 |
Impedancia (ohmios) | 50 |
PIM bajo | Sí |
Orientación | Ángulo recto |
Temp (grados Celsius máx.) | 165 |
Temp (grados Celsius mín.) | -65 |
DATOS MATERIALES | |
Material del cuerpo | Latón |
Acabado de la carrocería | Aleación de níquel/ternario |
Material de contacto | Bronce fosforado/cobre-berilio |
Fin de contacto | Oro/Plata |
Material aislante | PTFE |
- Permitir la conexión de conectores N con N, QMA, QN, SMA, 1,85mm, 2,4mm, 2,92mm, 3,5mm, 7-16 DIN, 4,3-10, CONECTORES BNC, MCX, UHF, SMB, TNC O UHF;
- Satisfaga un adaptador RF de tamaño medio resistente a la intemperie y duradero con un rendimiento uniforme;
- Rango de alta frecuencia hasta 8GHz;
- Mecanismo de acoplamiento roscado, utilizado en todos los sistemas en los que el rendimiento mecánico y RF es excelente.
Los conectores RF se utilizan para conectar cables a otros dispositivos y están diseñados específicamente para mantener la protección del cable. Los conectores de alta calidad ofrecen conexiones fiables y duraderas, conectores PIM bajos.
Hay dos estilos de conector distintos: Macho y hembra. Los conectores macho tienen un pasador metálico saliente en el centro, mientras que los conectores hembra tienen un receptáculo para recibir ese pasador. Dependiendo del tamaño y la frecuencia del conector, algunos pueden ser sexless y montados a ras en lugar de acoplarse.
En las industrias digital, de vídeo, audio, de red, de sistemas coaxiales RF y de microondas, hay varias variedades de conectores de cable coaxial. Cada uno ofrece ventajas únicas basadas en el uso final o la aplicación. A continuación se muestran algunos de los tipos de conectores coaxiales más comunes, junto con sus características distintivas y aplicaciones previstas,DIN 7-16, N, 4,3-10, BNC, SMA, NEX10, MCX, TNC, QMA, IPEX/U.FL ETC.
Los cables de alta frecuencia de los conjuntos de cables RF son adecuados para la transmisión sin distorsión ni pérdida baja de señales de alta frecuencia. La transmisión más rápida de datos se realiza directamente, por lo que los cables coaxiales montados de ROHO garantizan una comunicación de datos potente y sencilla. El diseño blindado hace que los cables coaxiales montados en ROHO sean mucho menos sensibles a interferencias externas como daños o campos electromagnéticos. Las soluciones cableadas son adecuadas para infraestructuras muy complejas en las que la flexibilidad, la seguridad y el rendimiento cuentan, como las líneas de medición en laboratorios de pruebas. Además, se utilizan en tecnología eléctrica y de radio, comunicación y tecnología de datos, todas las áreas en las que se exigen una alta calidad de transmisión o blindaje.
La gama de productos incorpora todos los conjuntos de cables RF disponibles habitualmente y el desarrollo de soluciones personalizadas desde DC hasta 50 GHz.
ROHO ofrece adaptadores RF, así como adaptadores RF T y Cross. Los adaptadores RF incluyen algunos tipos de interfaz de conectores como SMA, TNC, N, BNC, SMP, 4,3-10, DIN 7-16, 2,92mm, 3,5mm, NEX10, QMA, MCX, UHF y F.
Los adaptadores RF están disponibles en macho, hembra, conector macho, conector hembra, conector hembra o género sin sexo, en impedancia de 50 ohmios, 75 ohmios, 78 ohmios o 95 ohmios y en polaridad estándar o polaridad inversa. Los adaptadores RF están disponibles en las versiones de desconexión rápida (QD), encaje a presión o estándar, así como en las versiones recta, 45 grados a la derecha, ángulo recto de radio o ángulo recto. ROHO ofrece adaptadores RF en estándar y alto rendimiento con cuerpo de latón y acero inoxidable, así como algunas configuraciones herméticas, de mamparo o de panel de 4 orificios.
Los atenuadores de RF actúan como resistencias y se utilizan para reducir el nivel de una señal en aplicaciones de radiofrecuencia y circuitos de RF. Tienen muchos beneficios, incluyendo la protección de una etapa de circuito de recibir una corriente que es demasiado alta. Los atenuadores de RF también pueden mejorar la compatibilidad de impedancia, garantizando la optimización de la transferencia de potencia de la fuente a la carga.
Los atenuadores de RF se presentan en tres tipos:
Los atenuadores RF fijos proporcionan un valor sin cambios cuando se necesitan niveles de atenuación específicos.
Los atenuadores RF conmutados están hechos de interruptores que permiten niveles variables de atenuación.
Los atenuadores de RF variables se utilizan cuando es necesario cambiar continuamente el nivel de una señal.
Los terminadores RF (también denominados cargas RF o cargas ficticias) se aplican a un extremo abierto de una línea de transmisión, por ejemplo, un puerto RF, para evitar la reflexión de retroceso de una señal RF. Se utilizan en una gran variedad de aplicaciones de prueba y medición, defensa y comunicación.
Las terminaciones de carga RF están disponibles en 2,4mm, 2,92mm, 7/16 DIN, BNC, C, Mini SMB, Mini SMP, N, QMA, SMA, Tipos de conectores SMB, SMC, SMP y TNC. Las terminaciones de carga ROHO RF están fabricadas con un disipador térmico con aletas de aluminio, cobre-berilio, latón chapado en níquel o acero inoxidable. 0,25 vatios, 0,5 vatios, 1 vatios, 2 vatios, 5 vatios, Modelos de 10 vatios, 25 vatios, 50 vatios y 100 vatios están disponibles terminaciones de carga RF.
LOS productos de terminaciones de carga RF DE baja potencia, media potencia y alta potencia DE ROHO se ofrecen con impedancias de 50 ohmios, 75 ohmios o 93 ohmios. Las frecuencias nominales para estas terminaciones de carga RF van desde dc a 50 GHz. Las terminaciones de carga RF están disponibles en sexos hembra, jack, macho y macho. Las variedades de carga RF de ROHO cumplen con RoHS y REACH.
Los divisores de potencia ROHO (también conocidos como tapadores de potencia RF o divisores coaxiales) están disponibles con impedancias de 50 ohmios o 75 ohmios. Los divisores de potencia / divisores coaxiales de 50 ohmios de ROHO pueden ser de 2 vías, 3 vías, 4 vías, 6 vías, 8 vías o 12 vías. Los divisores / divisores de potencia de 75 ohmios se suministran en diseños de puertos de 2 vías, 4 vías o 8 vías. Muchos de nuestros productos de divisor/divisor de potencia RF cumplen con RoHS y REACH.
Los divisores de potencia de 50 ohmios DE ROHO pueden ser con conectores de tipo 2,92mm, BNC, N o SMA, conectores de alimentación RF con conectores 7/16 y tipo N. Nuestros divisores de potencia de 75 ohmios están disponibles con un conector BNC. Las clasificaciones para los divisores de potencia de microondas ROHO RF van desde 1 vatios a 50 vatios dependiendo del estilo, con cintas RF que van a alta potencia de hasta 700 vatios basados en el modelo. Las frecuencias nominales para nuestros divisores RF van desde DC hasta 26,5 GHz, la potencia de señal RF taps rango de frecuencia de hasta 2,7 GHz.
Estación base de comunicaciones Fabricación industrial
Electrónica de consumo Automoción
P: ¿Dónde podemos obtener las hojas de datos de los productos?
R: Cada producto tiene la especificación, por favor contacte con nuestras ventas si lo necesita
P: ¿podemos obtener las muestras antes de realizar el pedido?
Sí , podemos enviarle algunas muestras gratuitas para su prueba antes de su pedido.
P: ¿Cuánto tiempo dura el plazo de entrega?
R: Normalmente mantenemos existencias para la mayoría de los productos, el plazo de entrega es de 5 a 7 días tan pronto como el pago se libera.
Para productos personalizados, se tarda más.
P: ¿y el servicio de posventa?
R:Si usted encuentra cualquier problema después de las ventas, por favor Contáctenos libremente,le ayudaremos a resolver los problemas dentro de 24 horas.
P: ¿Cuáles son las condiciones de pago?
R: Normalmente aceptamos TT y Paypal. L/C también se acepta si la cantidad de pedido es grande.
P: ¿y su control de calidad?
R: Todos los productos serán comprobados al 100% antes del envío.
P: ¿acepta su empresa un pedido pequeño?
R: Sí, aceptamos una pequeña orden de juicio.
P: ¿apoya la personalización?
R: Apoyamos el servicio OEM&ODM.
