Información Básica.
No. de Modelo.
AMC100-ZA
Medidor de potencia de conexión
Terminal
Medidos de Señal
Pico de Pulso
Tipo
Medidor de Energía
Certificación
RoHS, ISO, CE
Personalizado
No personalizado
nombre del producto
medidor de potencia de control del centro de datos
marca
odm oem
alimentación auxiliar
DC12V~24V
frecuencia de referencia
45~60Hz
precisión
clase 2
corriente mediante ct
Xxa/5A
comunicación
RS485 Modus RTU
tipo de instalación
medidor de energía de montaje en carril din
tensión nominal
3*220V/380V
Paquete de Transporte
Fob Shanghai
Especificación
180*45*90mm
Marca Comercial
ACREL
Origen
China
Código del HS
9028301400
Capacidad de Producción
10000PCS/Per Month
Descripción de Producto

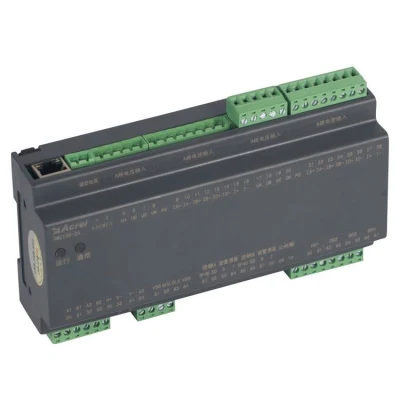

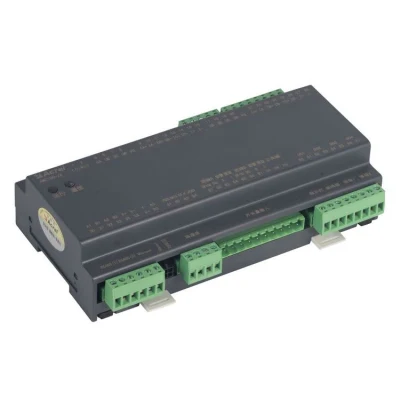

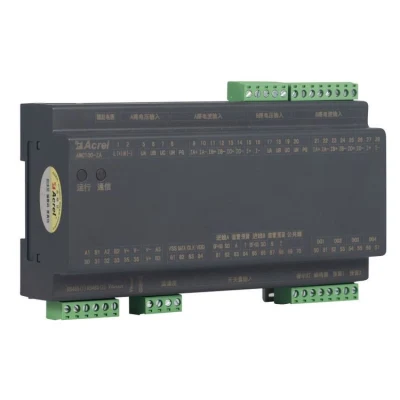

Los dispositivos de control de distribución de potencia de precisión de la serie AMC100 se aplican a centros de datos IDC como finanzas, operadores, gobiernos, TI, etc. el producto puede configurarse flexiblemente, monitorización en tiempo real y gestión centralizada del consumo de energía de todo el centro de datos.
| Modelo de instrumento | AMC100-ZA | |
Parámetros de medición | Tensión, corriente, frecuencia, potencia activa, potencia reactiva, factor de potencia, energía activa, Energía reactiva, tensión cero a tierra, corriente de fuga y corriente de secuencia cero, contenido armónico total (THD), 2-63 armónicos, desequilibrio de corriente y tensión, ambiente temperatura y humedad | |
Voltaje de bus | Clasificado | 220VAC |
| Rango de medición | ±20% | |
| Sobrecarga | Tensión instantánea 2 veces/seg | |
Circuito de entrada de corriente | Clasificado | Secundaria 5A |
| Rango | 0~6A | |
| Sobrecarga | Continuo 1,2 veces, instantáneo 10 veces/seg | |
| Temperatura y humedad | Rango de temperatura | -40ºC~+99ºC. |
| Rango de humedad | 20%~90% | |
| Frecuencia de entrada | AC45~65Hz | |
Precisión de medición | Línea entrante | Nivel de tensión/corriente 0,2, potencia activa/nivel de energía 0,5, potencia reactiva/ nivel de energía 1 |
| Temperatura | ±1ºC. | |
| Humedad | ±5% | |
Alimentación auxiliar | AMC100-ZA: Señal para tomar energía (≤15W) AMC100-ZA-P220: 220V fuente de alimentación independiente AMC100-ZA-P24: 24V fuente de alimentación independiente | |
Medio ambiente | Temperatura | Trabajo: -20ºC~150ºC almacenamiento: -25ºC~70ºC. |
| Humedad | Humedad relativa≤93% | |
| elevación | ≤2500m | |
| Salida de interruptor | 4 CANALES 3A 250VAC/3A 30VDC | |
| Entrada de interruptor | 8 nodos secos | |
Comunicación | 1 aislado RS485/Modbus-RTU al sistema de fondo 1 RS485/Modbus-RTU para pantalla táctil Módulo de conexión de bajada 1 RS485/Modbus-RTU Función de comunicación Ethernet de 1 canales opcional | |
| Método de instalación | DIN35mm instalación de la placa inferior o del raíl | |
| Nivel de protección | IP20 | |
| Nivel de contaminación | 2 | |
Seguridad | Aislamiento | La resistencia de aislamiento entre todos los terminales y las piezas conductoras De la cáscara no es menos de 100MΩ |
Soportar tensión | A señal de tensión y corriente//B señal de tensión y corriente // salida de interruptor//aislada El puerto de comunicación//entre otros puertos cumple con AC2kV 1min, entrada de conmutador y otros puertos Debe cumplir con AC0,5kV 1min, la corriente de fuga debe ser inferior a 2mA, no debe haber ruptura o fenómeno de destello. | |
Compatibilidad electromagnética | Interferencia antiestática | Nivel 4 |
| Ráfaga transitoria rápida antieléctrica | Nivel 3 | |
| Interferencia antibombeo | Nivel 4 | |
| Resistencia a la radio frecuencia campo electromagnético radiación | Nivel 3 | |
