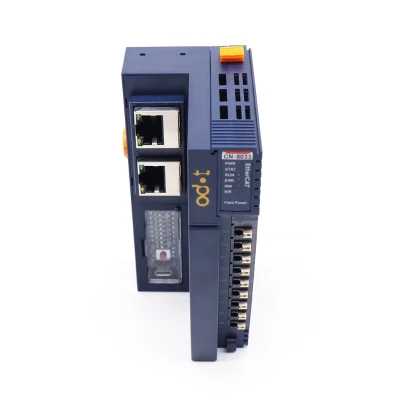

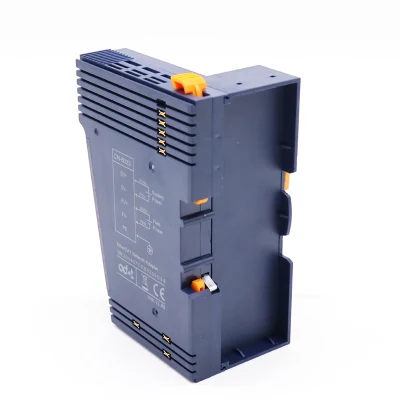

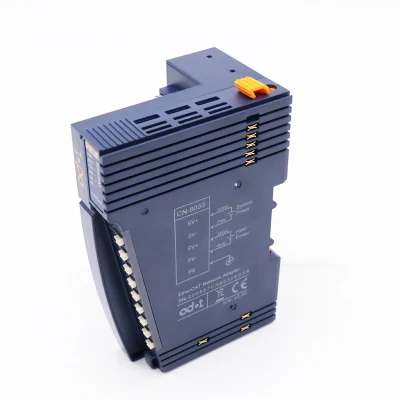

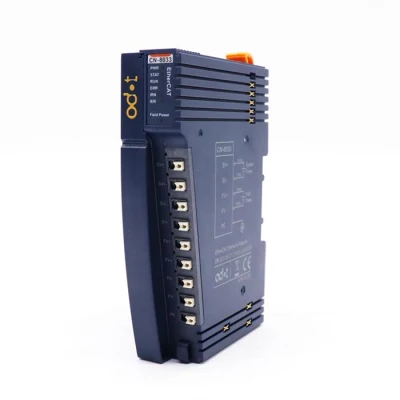

Automatización Odot CN-8033 Adaptador de red Ethercat E/S remotas del acoplador de bus

CN-8033 Adaptador de red EtherCAT
IO remoto sistema consta de módulo de adaptador de red y ampliado el módulo de E/S.

El adaptador de red módulo controla la comunicación de bus de campo y se da cuenta de enlace de comunicación con
Estación de host controlador o el equipo host de software.

La ampliación de la IO módulo controla la conexión con los sensores de entrada y salida en el campo.
En primer lugar la entrada del módulo de IO recoge las señales de campo y la envía al adaptador de red a través del bus interno.
En segundo lugar el controlador lee y procesamiento de datos desde el adaptador a través del bus de campo, y escribe los datos de salida
En el adaptador de red, a continuación, el adaptador de red podría escribir los datos de salida en la salida del módulo de E/S a través del bus interno,
De modo que el equipo de campo el control podría ser realidad.
De acuerdo con la interfaz de comunicación de el sistema del controlador, el adaptador de red podría seleccionar el módulo de bus correspondiente
Y la incorporación de los protocolos de comunicación industrial incluyendo Modbus, Profibus-DP, Profinet, EtherCAT,
EtherNet/IP, CANsopen, CC-Link, PowerLink, etc..

Y hay 6 categorías de la ampliación de los módulos de E/S, tales como: módulo de entrada digital, el módulo de salida digital, analógica
El módulo de entrada, el módulo de salida analógica, módulo especial, híbrido el módulo de E/S, etc..
El adaptador de red y la extensión del módulo de E/S puede ser combinado libremente según el campo,
Y podría lograr un menor costo con el mando a distancia.


CN-8033 Adaptador de red EtherCAT

1 Descripción general del módulo
La NC-8033 EtherCAT módulo I/O apoya el protocolo estándar de acceso EtherCAT
El adaptador es compatible con un máx. entrada de 1.024 bytes y un máximo de producción de 1.024 bytes. Ella
Admite 32 pcs de la ampliación de los módulos de E/S.
2 Parámetros Técnicos
Especificación de hardware
Nominal de alimentación del sistema: 24Vcc, rango: 9-36VDC
Protección: protección de sobrecorriente, Protección inversa: Sí.
El consumo de energía 110mA@24Vcc
Corriente de alimentación de bus interno Max:2A@5VCC
La potencia del sistema de aislamiento de campo para el aislamiento de potencia
Fuente de alimentación campo de la fuente de alimentación:22~28V() de 24 VDC nominal
La fuente de alimentación campo Max. DC 8 módulos de E/S.
Pc compatible de 32
Cableado Max.1,5 mm²(AWG 16)
El tamaño de 35mm Tipo de montaje en carril DIN
Tamaño 115*51,5*75 mm.
Peso 130g
Especificación de entorno
Temperatura de funcionamiento -40~85ºC
Humedad de funcionamiento del 5%~95% RH( condensación ).
Nivel de protección IP20
El parámetro EtherCAT
EtherCAT de protocolo
Procesar los datos de entrada área de Max.1.024 bytes, salida máx. 1.024 bytes
La interfaz de red RJ45 2
10/100Mbps de velocidad, MDI/MIDX, dúplex completo
Max.Bus Legenth 100m

1.Cómo puedo obtener el manual, detalles técnicos y software?
Por favor, haga clic en la página de manual y software para descargar el relacionadas detalles del producto.
2.tienes asistencia posventa?
Sí, proporcionamos toda la relacionadas soporte técnico soporte remoto incluido.
Y nosotros le proporcionaremos toda la formación en línea y el apoyo también.
3. ¿Cómo puedo obtener una muestra?

4. ¿Puede proporcionar una muestra gratis?
No, nos sugiere una muestra cargada es muy necesario antes de que los pedidos al por mayor. Y nos proporcionará todo lo necesario soporte técnico incluido en la muestra de los servicios.
5. ¿Cuál es la garantía?
Todos los productos ODOT con la garantía de 3 años. Sólo ODOT-S7PPI/PPI V2.0 es una garantía de 1 año.
6. ¿Cómo se las condiciones de pago?
100% T/T de antemano.
7. ¿Cuál es su canal de envío?
Apoyamos todas la corriente principal empresa de mensajería que incluye: Fedex, TNT, DHL, UPS, Aramex.
8. ¿Cuál es su plazo de entrega?
Vamos a organizar la entrega en 1~ 2 día, si hemos terminado los productos en stock.
Si no disponemos de existencias y el plazo de entrega será de 1~2 semanas.
9. ¿Puede proporcionar servicios personalizados?

Nos accpet profunda servicios personalizados incluyendo OEM ODM y habrá un MOQ.
10. ¿Aceptar la cooperación como distribuidores?
Sí, socio y de investigación de distribución son bienvenidos.
