Información Básica.
No. de Modelo.
TNC-C-J6
VSWR
1.30:1
Presión media
1500V
Marca
Four Star
tipo de conector
conector macho tnc
materiales
latón y ptfe
chapado
ni y oro
impedancia
50 ohmios
rango de frecuencia
DC-11GHz
certificado rohs
cumple
Paquete de Transporte
300 Pieces in One Carton.
Especificación
Carton (32cmx29cmx23cm)
Origen
China
Código del HS
85369090
Capacidad de Producción
500000 Pieces/Year
Descripción de Producto

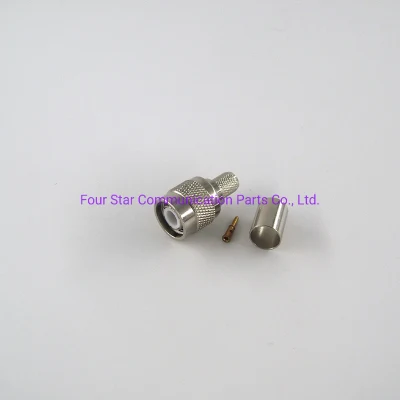

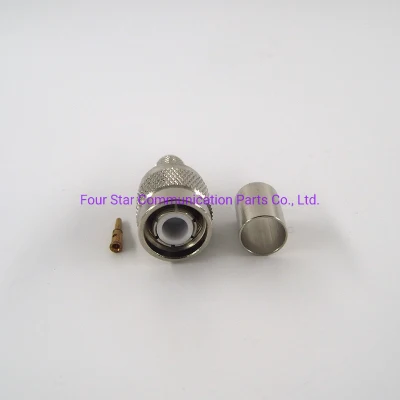

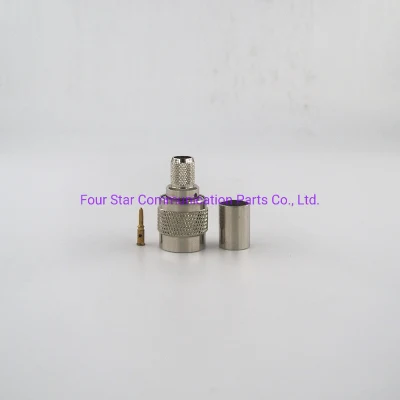

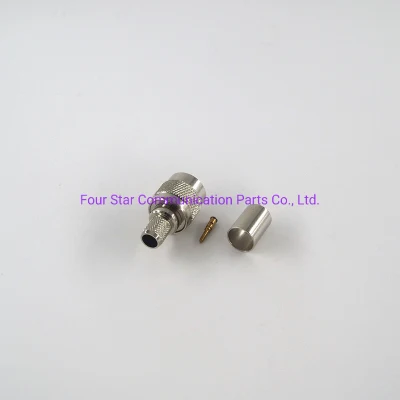

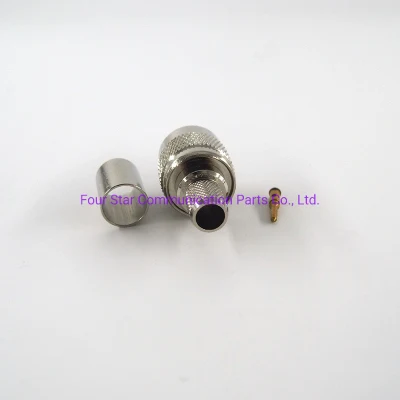

EL TIPO TNC es un tipo de conector coaxial RF con mecanismo de acoplamiento roscado, la impedancia característica es 50ohm. La característica del conector es en amplia frecuencia de trabajo, conexión fiable, gran rendimiento de vibración, etc. se utilizan en conexión con cable coaxial RF en la red de ordenadores, estación de radio, el teléfono mini-coche, navegación de vuelo espacial, sistema de monitor de microondas utilizando radar y todo tipo de equipos de radio.
| Conector macho de crimpado TNC para cable RG6 | ||
| Modelo no | TNC-C-J6 | |
| Interfaz | IEC 60169-17;CECC 22200 | |
| Eléctrico | ||
| Impedancia característica | 50ohm | |
| Rango de frecuencia | DC-11GHz | |
| VSWR | ≤1,30@DC-3000MHz | |
| Pérdida de inserción | ≤0,2dB | |
| 3rd Orden IM (PIM3) | - | |
| Tensión de trabajo | 500V RMS,50Hz,a nivel del mar | |
| Tensión de rigidez dieléctrica | ≥1500V RMS,50Hz,a nivel del mar | |
| Resistencia dieléctrica | ≥5000MΩ | |
| Resistencia de contacto | Contacto central ≤10mΩ | Contacto exterior ≤2,5 mΩ |
| Relación de posición | - | |
| Mecánica | ||
| Durabilidad | Ciclos de inserción ≥500 | |
| Material y chapado | ||
| Nombre de las piezas | Material | Chapado |
| Cuerpo | Latón | Ni |
| Aislante | PTFE | - |
| Conductor interno | Bronce fosforado | Au |
| Junta | Caucho de silicona | - |
| Casquillo de crimpado | Cobre recocido | Ni |
| Ambiental | ||
| Temperatura de funcionamiento | -45 ºC a 85 ºC | |
| Índice de resistencia a la intemperie | IP67 | |
| RoHS (2002/95/EC) | Cumple con la exención | |
| Familia de cables adecuada | CABLE LMR300 /5D-FB | |
