Descripción de Producto

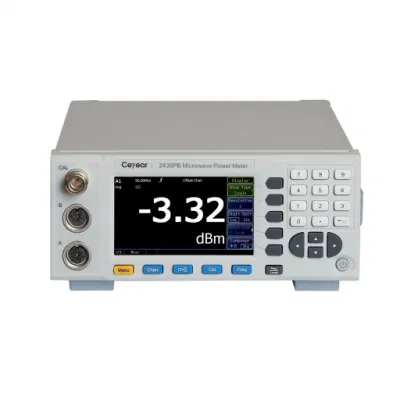

Medidor de potencia de microondas/medidor de frecuencia.

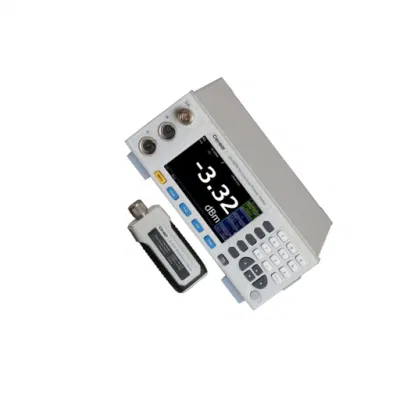

La serie 2438 Medidor de energía de microondas se compone de una unidad principal de medidor de energía de microondas y una serie de sensores de potencia de microondas. En el diseño, la banda ancha el diodo detector, la tecnología de procesamiento de señal digital y multidimensional de la tecnología de compensación de calibración son adoptadas para hacer el cuadro de una amplia banda de frecuencia, el amplio rango dinámico, alta precisión, velocidad, sensor de medición y análisis la serialización, comodidad de uso y así sucesivamente. Se utiliza principalmente para medir y calibrar la potencia media, pico de potencia y el pulso sobre el poder de las señales de microondas. Es un importante instrumento de medición de la I+D, producción, la aceptación y el mantenimiento de las comunicaciones y otros campos.
Características

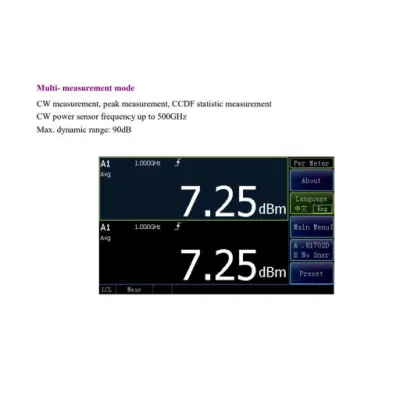

Modo de medición multi-
Medición de la CW, pico de medición, la medición estadística CCDF
CW sensor de potencia de hasta 500 GHz de frecuencia
Rango dinámico de máx.: 90dB
Cuando el pico de potencia sensor se conecta, se convierte en pico alto rendimiento medidor de potencia. La amplitud y la hora de parámetros de dominio del pulso señales moduladas en 50MHz ~ 67GHz puede ser medido y analizado.
La respuesta de frecuencia offset para la medición de alta potencia
Esta función es muy útil cuando el almacenamiento de alta potencia de acoplador direccional o de alta potencia atenuador para medición de la señal de alta frecuencia. Después de iniciar la respuesta de frecuencia de la función de desplazamiento, el medidor de potencia, se establece automáticamente el factor de calibración según la forma de calibración del sensor y la respuesta de frecuencia de forma independiente en el proceso de calibración automática y la medición de potencia, y corrige los resultados de medición para asegurar la exactitud de medición.
Guardar y recuperar información de configuración
Con el fin de reducir el proceso de duplicación, el usuario puede guardar hasta 10 información de configuración del host del medidor de potencia. Estos parámetros de configuración se guardan en el sistema, y el usuario puede realizar una práctica llamada cuando la realización de mediciones semejantes.
Especificaciones
Especificaciones técnicas
Especificaciones técnicas
La unidad principal
El modelo | 2438PA/PB | 2438CA/CB |
Los canales | Single/Double | Single/Double |
El rango de frecuencia | 9kHz~500GHz | 9kHz~500GHz |
Rango de potencia del pulso | -40dBm~+20dBm | -- |
Rango de potencia CW | -70dBm~+50dBm | -70dBm~+50dBm |
Resolución de pantalla de Max. | Registro:0,001 dB Line:0,0001 | Registro:0,001 dB Line:0,0001 |
Rango de desplazamiento relativo | ± 100.00dB | ± 100.00dB |
Tiempo de subida | ≤13ns | -- |
El ancho de banda de vídeo | ≥30 MHz | -- |
La máxima velocidad de repetición de pulso | 10MHz | -- |
Ancho de pulso mínimo | 50ns | -- |
Gama de base de tiempo | 2ns/div~3600s/div. | -- |
El nivel de activación interna de la gama | -20dBm~+20dBm | -- |
Frecuencia de la fuente de calibración | 50MHz±1MHz | 50MHz±1MHz |
La calibración de alimentación | 1.000mW(1±1,0%) | 1.000mW(1±1,0%) |
Tipo de conector | De tipo N(f) | De tipo N(f) |
La incertidumbre del contador | ±1,0% | ±1,0% |
Mostrar | Pantalla LCD de 4,3 pulgadas multicolor | Pantalla LCD de 4,3 pulgadas multicolor |
Requisitos de potencia | 90~240V, 50/60Hz,50Watts Max. | 90~240V, 50/60Hz, 50Watts Max. |
Dimensiones (W x H×D) | 220 mm * 89 mm * 340 mm | 220 mm * 89 mm * 340 mm |
El peso | ≤5kg. | ≤5kg. |
La temperatura de almacenamiento/operativo | 0º~50ºC/-40ºC~+70ºC | 0º~50ºC/-40ºC~+70ºC |
* Dependiendo de los sensores de potencia | ||
Aplicación típica
En el modo CW, es un medidor de energía de microondas universal.
En el modo de medición de pico, estableciendo la base de tiempo, el instrumento puede medir y analizar más de 10 tipos de microondas / pulso de onda milimétrica de la señal de modulación de envolvente de pulso de parámetros, tales como la potencia máxima, el pulso de energía, potencia media, la superación, tiempo de subida, tiempo de bajada, la amplitud de la parte superior, inferior, la amplitud de pulso de ancho de pulso, período, el ciclo de trabajo, fuera de tiempo, frecuencia de repetición de pulso, etc.
