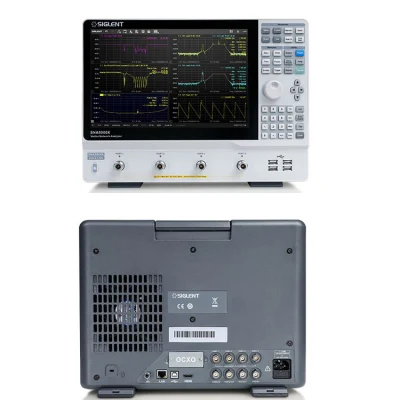

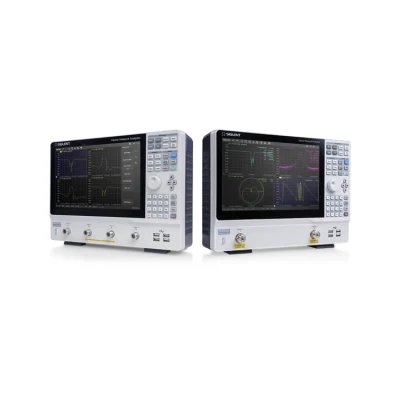

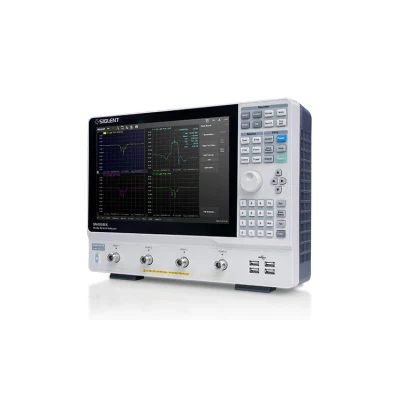

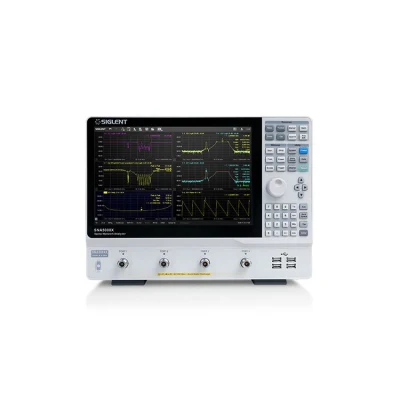

SNA5000A Analizador de redes vectoriales
Descripción general del producto
La serie SIGLENT SNA5000A de analizadores de redes vectoriales tiene un rango de frecuencia de 9 kHz a 8,5 GHz y de 100 kHz a 26,5 GHz, que admite mediciones de parámetros de dispersión de 2/4 puertos, parámetros diferenciales y parámetros de dominio de tiempo. La serie SNA5000A de VNAs son instrumentos eficaces para determinar el factor Q, ancho de banda y pérdida de inserción de un filtro, que ofrecen conversión de impedancia, movimiento de plano de medición, prueba de límite, prueba de rizado, simulación de dispositivos, y ajustes de extracción/inserción de adaptador. Los VNA tienen cinco tipos de barrido: Modo de frecuencia lineal, modo de frecuencia de registro, modo de barrido de potencia, modo de tiempo CW y modo de barrido de segmento. Los VNAs de la serie SNA5000A también admiten la corrección de dispersión de parámetros DE SOLT, SOLR, TRL, Response y Enhanced Response para una mayor flexibilidad en aplicaciones de I+D y fabricación.
Hechos clave
- Rango de frecuencia: 9 kHz - 8,5 GHz y 100 kHz - 26,5 GHz
- Resolución de frecuencia: 1 Hz
- Rango de ajuste del nivel de salida: -55 ~ +10 dBm
- Rango dinámico: 125 dB
- 2/4-puertos: Parámetros S, mediciones de balance, dominio de tiempo
- Medida: Factor Q, ancho de banda y pérdida de inserción
- Calibración de la fuente de alimentación compatible con R&S NRPxxA/AN y Keysight U2000A/B. Medidores de potencia USB serie
- Compatible con varios kits eCal de fabricantes (póngase en contacto con nosotros para obtener más información)
Parámetros del modelo
| Modelo | Rango de frecuencia | Puertos | Rango dinámico | Ruido de traza | Rango de salida |
| SNA5002A | 9 kHz~4,5 GHz | 22 | 125 dB | 0,003 dB rms, 0,03° rms | -55 ~ +10 dBm |
| SNA5004A | 9 kHz~4,5 GHz | 4 | 125 dB | 0,003 dB rms, 0,03° rms | -55 ~ +10 dBm |
| SNA5012A | 9 kHz~8,5 GHz | 2 | 125 dB | 0,003 dB rms, 0,03° rms | -55 ~ +10 dBm |
| SNA5014A | 9 kHz~8,5 GHz | 4 | 125 dB | 0,003 dB rms, 0,03° rms | -55 ~ +10 dBm |
| SNA5022A | 100 kHz~13,5 GHz | 2 | 125 dB | 0,003 dB rms, 0,03° rms | -55 ~ +10 dBm |
| SNA5032A | 100 kHz~26,5 GHz | 2 | 125 dB | 0,003 dB rms, 0,03° rms | -55 ~ +10 dBm |
- Rango de frecuencia: 9 kHz - 8,5 GHz y 100 kHz - 26,5 GHz
- Resolución de frecuencia: 1 Hz
- Resolución de nivel: 0,05 dB
- Rango de IFBW: 10 Hz~3 MHz
- Rango de ajuste del nivel de salida:
-55 dBm ~ +10 dBm - Rango dinámico: 125 dB
- Tipos de calibración: Calibración de respuesta, calibración de respuesta mejorada, calibración de puerto uno completo, calibración de puerto dos completo, calibración de tres puertos completos, Calibración de cuatro puertos, calibración TRL
- Tipos de medición: Medición de dispersión-parámetros, medición de diferencial-parámetros, medición del receptor, análisis de parámetros de dominio de tiempo, prueba de límite, prueba de rizado, conversión de impedancia, simulación de dispositivos, extracción/inserción de adaptadores, desviación de frecuencia de análisis de espectro, medición de mezclador escalar
- Conexiones Bias-T internas

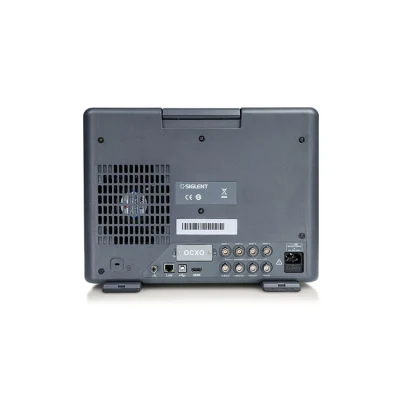

- Interfaz: LAN, dispositivo USB, host USB (USB-GPIB)
- Control remoto: SCPI/ LabVIEW/ IVI basado en USB-TMC / VXI-11 / Socket /Telnet / WebServer
- pantalla táctil de 12,1 pulgadas
- Salida de vídeo: HDMI
