Información Básica.
No. de Modelo.
SSU5264A
tamaño
153*62.4*137.5mm
Paquete de Transporte
Anti-Collision and Moisture-Proof
Especificación
Contact Us
Marca Comercial
Siglent
Origen
China
Capacidad de Producción
5000/Quarter
Descripción de Producto

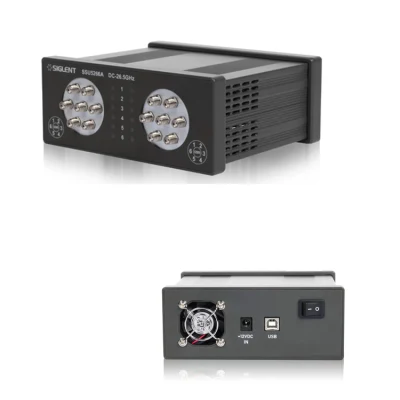

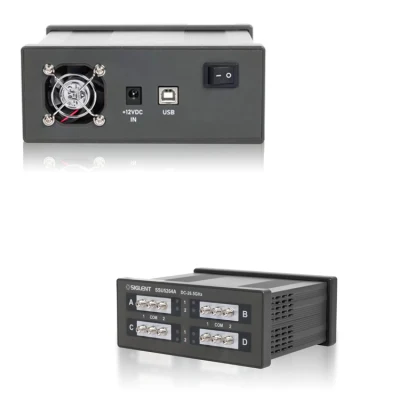

SSU5000A interruptor mecánico
Descripción general del producto
Para cumplir con los requisitos de prueba multipuerto de los sistemas de microondas y de onda milimétrica, SIGLENT ha introducido interruptores mecánicos de la serie SSU5000A con rango de frecuencia de hasta 50 GHz. El SSU5000A tiene un diseño compacto, excelentes características de RF, baja pérdida de inserción, gran impedancia de adaptación y tiempo de conmutación corto extraordinario. Contiene 1-4 interruptores mecánicos independientes de doble vía monopolares con conectores SMA o de 2,4 mm, o interruptores mecánicos de seis vías unipolares.
Hechos clave
- Frecuencia máxima: 18 GHz/ 26,5 GHz/ 50 GHz
- 4 a 1 interruptores SPDT o 1 a 2 SP6T configuraciones de interruptor
- SCPI controlable a través DE VISA y EasySSU

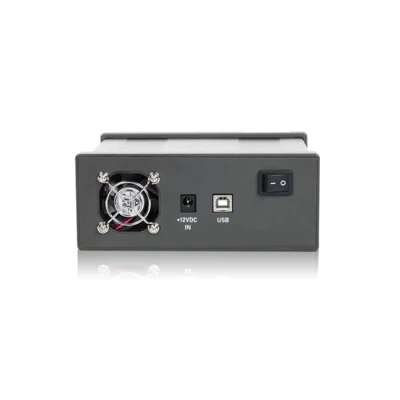

- Conectividad USB
- Tamaño: An×al×D=153×62,4×137,5mm
- Conector RF: SMA hembra o 2,4mm hembra
Parámetros del modelo
Modelo | Rango de frecuencia | Número de interruptores | Tipo de interruptor | Conector RF |
SSU5181A | DC - 18 GHz | 1 | SPDT | SMA hembra |
SSU5182A | DC - 18 GHz | 2 | SPDT | SMA hembra |
SSU5183A | DC - 18 GHz | 3 | SPDT | SMA hembra |
SSU5184A | DC - 18 GHz | 4 | SPDT | SMA hembra |
SSU5261A | DC - 26,5 GHz | 1 | SPDT | SMA hembra |
SSU5262A | DC - 26,5 GHz | 2 | SPDT | SMA hembra |
SSU5263A | DC - 26,5 GHz | 3 | SPDT | SMA hembra |
SSU5264A | DC - 26,5 GHz | 4 | SPDT | SMA hembra |
SSU5265A | DC - 26,5 GHz | 1 | SP6T | SMA hembra |
SSU5266A | DC - 26,5 GHz | 2 | SP6T | SMA hembra |
SSU5501A | DC - 50 GHz | 1 | SPDT | 2,4mm mujeres |
SSU5502A | DC - 50 GHz | 2 | SPDT | 2,4mm mujeres |
SSU5503A | DC - 50 GHz | 333 | SPDT | 2,4mm mujeres |
SSU5504A | DC - 50 GHz | 4 | SPDT | 2,4mm mujeres |
- Frecuencia máxima: 18 GHz/ 26,5 GHz/ 50 GHz
- 4 a 1 interruptores SPDT o 1 a 2 SP6T configuraciones de interruptor
- SCPI controlable a través DE VISA y EasySSU
- Conectividad USB
- Tamaño: An×al×D=153×62,4×137,5mm
- Conector RF: SMA hembra o 2,4mm hembra
- SPDT es un interruptor monopolar de doble vía donde 1 terminales comunes se conmutan a 1 de los 2 terminales numerados.

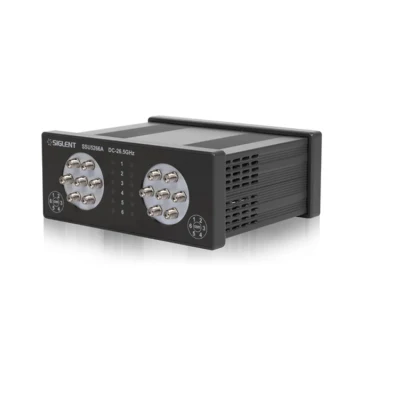

- SP6T es un interruptor monopolar de 6 vías donde 1 terminales comunes se conmutan a 1 de los 6 terminales numerados.
