Información Básica.
Descripción de Producto
Hunan Nanoradar Ciencia y Tecnología Co, Ltd es una filial de Novasky, que se establece en el 2012, especializado en desarrollo, producción y venta de ondas milimétricas radar para la seguridad, el UAV, automoción, el tráfico inteligente y otras aplicaciones industriales, nuestro radar cubre 24GHz, 77GHz y 79GHz, estamos desarrollado con éxito modelos de 10+ radar MMV productos que se basa principalmente en el sistema MIMO ray y cognitivo de tecnología de radar.
Sensor de radar del Nanoradar rango de detección de 30-450M, la precisión es hasta el 85% para la seguridad el radar para identificar a los derechos humanos, nuestro producto es de venta caliente en las naciones de América, Corea, las naciones de Gran Bretaña, Francia etc. Nanoradar es un gran MMV radar fabricación en China.

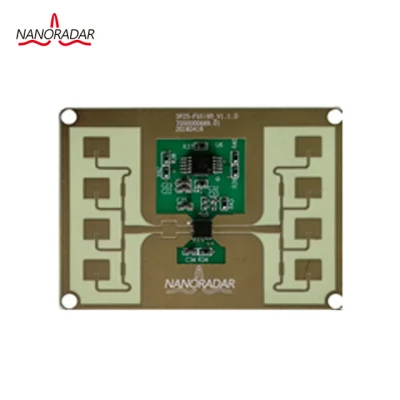

SP25 es un módulo de Doppler banda K, con una mayor complejidad de la FMCW el modo de modulación. Puede detectar la distancia y velocidad de movimiento de objetos con alta precisión.
SP25 adopta una antena transmisora y una manera antena receptora, y la antena transmisora y receptora está separada. Por lo tanto, el radar de enlace de transmisión y recepción
Tiene un mayor aislamiento. Además, la frecuencia de radio MMIC es coplanares con la antena, que puede reducir la pérdida de la frecuencia de radio enlace. La baja de los lóbulos laterales síntesis de la antena patrón utilizando el algoritmo de Taylor tiene una mejor relación de la represión que el de -15 dB de los lóbulos laterales, lo que hace que el SP25 no es susceptible a la interferencia de la tierra objetivos móviles, y puede mejorar el rendimiento de detección de radar.
| Medir el rendimiento de los objetivos naturales (no-reflector objetivos) | ||
| La modulación | FMCW | |
| Rango de detección | 0.10~30m | |
| La resolución | Spot objetivo, el seguimiento ninguno | 0,75m |
| La precisión | Spot objetivo, el seguimiento ninguno | ±0.10m |
| El FOV | 100° | |
| Rango de velocidad | De ±70m/s(-dejando a objeto, +aproximación) | |
| Resolución de velocidad | Spot objetivo, el seguimiento ninguno | 2,4 m/seg. |
| Los canales de antena | 1TX/RX 1 | |
| El tiempo de ciclo | 50Hz | |
| Haz de elevación | -6dB | 38° |
| Haz azimutal | -6dB | 100° |
| Condiciones de operación | ||
| Frecuencia de transmisión | ETSI&FCC | 24…24,2GHz |
| La capacidad de transmisión | Media/pico EIRP. | 12dBm |
| La alimentación | +4.0V~12VDC | |
| El consumo | 0,5 W | |
| La temperatura de trabajo | -40ºC...+85 °C. | |
| La temperatura de almacenamiento | -40ºC…+90ºC | |
| La clase de protección | IP66. | |
| Interface | ||
| Interface | 1xUART -115200-bit / s | |
| La tapa | ||
| La dimensión | W*l*H | 40*31*6mm |
| El peso | 4g | |
*Trabajo en 24GHz-ISM banda para la detección de objetos en movimiento
*Un tamaño compacto (40x31x6mm)
*El bajo consumo
*La apertura de la viga 100°/38°
*12dBm de potencia de salida de la PIRE
* La medición de distancia y anti-colisión de vehículos ferroviarios.
* La medición de distancia y anti-colisión para robots.
* La medición de distancia y anti-colisión de vehículos aéreos no tripulados.
* La medición de distancia y anti-colisión maquinarias.
* Radar inteligente sistema de control de iluminación.
| Los vehículos robóticos para la medición de distancia |
| Para vehículo/detección de movimiento a los caminantes |
| Para la minería de Detección de punto ciego del vehículo |
