Información Básica.
Descripción de Producto

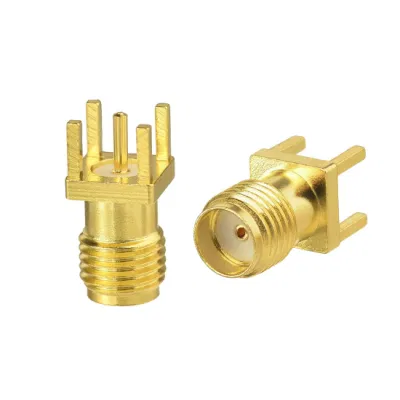

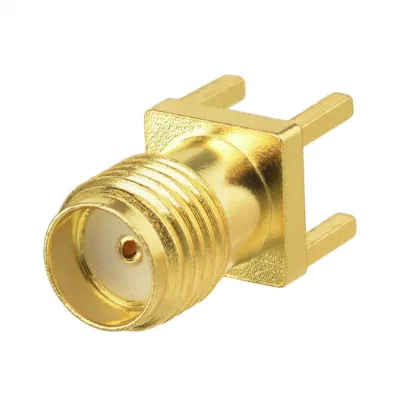

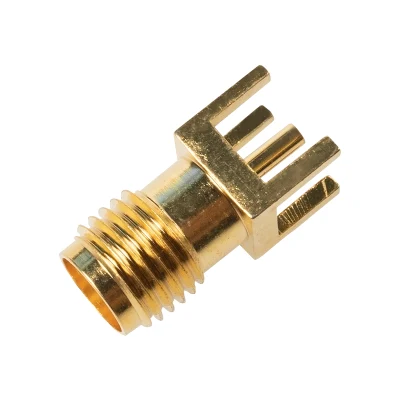

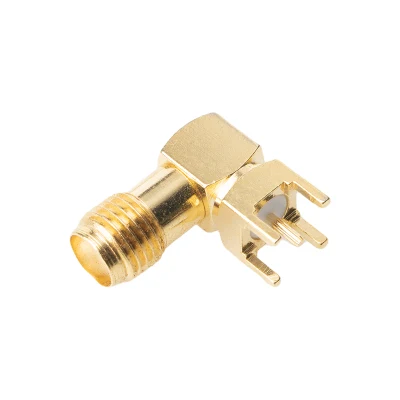

Conector coaxial RF SMA hembra de soldadura de conector hembra de montaje en placa de PCB Adaptador recto para conjunto de antena giratoria
| SMA | PYMES | MCX | MMCX | |
| Rango de temperatura | -55ºC~+155ºC. (CABLE PE -40ºC~+105ºC) | -55ºC~+155ºC. (CABLE PE-40ºC~+105ºC) | -55ºC~+155ºC (CABLE PE-40ºC~+105ºC) | -55ºC~+155ºC (CABLE PE-40ºC~+105ºC) |
| Impedancia | 50Ω | 50Ω,75Ω | 50Ω,75Ω | 50Ω |
| Rango de frecuencia | DC-12,4GHz (DC-18GHz semirisado) | DC-4GHz(50Ω) DC-2GHz(75Ω) | DC-6 GHz | DC-6 GHz |
| Tensión de trabajo | 335V RM.s a nivel del mar | 335V RM.s a nivel del mar | 250V(50Ω) 170V(75Ω) a nivel del mar | 170V r.m.s a nivel del mar |
| Tensión de resistencia | 1000V r.m.s a nivel del mar | 1000V r.m.s a nivel del mar | 500V(50) 250V(750)a nivel del mar | 500V RM.s a nivel del mar |
| Resistencia de contacto | ||||
| Contacto del centro | ≤3mΩ | ≤6mΩ | ≤5mΩ | ≤5mΩ |
| Contacto exterior | ≤2.5mΩ | ≤1MΩ | ≤2.5mΩ | ≤2.5mΩ |
| Resistencia de aislamiento | ≥5000MΩ | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ |
| Fuerza de retención del conductor central | ≥0,28N | ≥0,28N | ≥0,28N | ≥0,28N |
| Fuerza de retención de la tuerca de acoplamiento | ≥180N | ≥180N | ||
| Pérdida de inserción | 0,1 *√f(GHz)dB@1GHz | 0,1 *√f(GHz)dB@1GHz | 0,1 *√f(GHz)dB@1GHz | 0,1 *√f(GHz)dB@1GHz |
| Fuerza de enganche | 8-63N | ≤20N | ≤15N | |
| Fuerza de desacoplamiento | 8-63N | ≥8N | ≥6N | |
| Relación de onda de tensión en pie | ||||
| Recto | ≤110+0,02f | ≤1,35/3GHz | ≤1,20/1GHz | ≤1,25/53GHz |
| Ángulo recto | ≤1,20+0,03f | ≤1,45/1GHz | ≤1,45/1GHz | ≤1,43/3GHz |
| Durabilidad (acoplamiento) | ≥500 ciclos | ≥500 ciclos | ≥500 ciclos | ≥500 ciclos |
| UHF | N | 4.3-10 | TNC | |
| Rango de temperatura | -40ºC~+85ºC. | -55ºC~+155ºC. (CABLE PE-40ºC~+105ºC) | -55ºC~+155ºC (CABLE PE-40ºC~+105ºC) | -55ºC~+155ºC (CABLE PE-40ºC~+105ºC) |
| Impedancia | No constante | 50Ω | 50Ω | 50Ω |
| Rango de frecuencia | DC-300MHz | DC-11GHz | DC-6 GHz (50Ω) | DC-11 GHz |
| Tensión de trabajo | 750v RM.s a nivel del mar | 500V RM.s a nivel del mar | 2500V RM.s a nivel del mar | 500V r.m.s a nivel del mar |
| Tensión de resistencia | 2000V r.m.s a nivel del mar | 2500V r.m.s a nivel del mar | 5000V RM.s a nivel del mar | 1500V RM.s a nivel del mar |
| Resistencia de contacto | ||||
| Contacto del centro | ≤5mΩ | ≤1MΩ | ≤1MΩ | ≤10mΩ |
| Contacto exterior | ≤5mΩ | ≤1MΩ | ≤1MΩ | ≤2.5mΩ |
| Resistencia de aislamiento | ≥5000MΩ | ≥5000MΩ | ≥10000mΩ | ≥5000MΩ |
| Fuerza de retención del conductor central | ≥1,1N | ≥0,56N | ≥0,35N | ≥0,57N |
| Fuerza de retención de la tuerca de acoplamiento | ≥400N | ≥180N | ||
| Pérdida de inserción | 0,1 *√f(GHz)dB@1GHz | 0,1 *√f(GHz)dB@1GHz | ||
| Fuerza de enganche | ||||
| Fuerza de desacoplamiento | ||||
| Relación de onda de tensión en pie | ||||
| Recto | ≤1,15/6GHz | ≤1,10/4GHz | ≤1,22/3GHz | |
| Ángulo recto | ≤1,15/6GHz | ≤1,2/4-6GHz | ≤1,30/3GHz | |
| Durabilidad (acoplamiento) | ≥503 ciclos | ≥500 ciclos | ≥500 ciclos | ≥500 ciclos |
Ofrecemos la mejor selección de Accesorios de Audio para coche en el mercado en línea hoy! AIO KINGSUN sólo muestra calidad y fácil procedimiento de instalación que tiene sentido a las tarifas más razonables en línea. Todo lo que necesitas para el rendimiento mejorado de tu coche, un mejor placer de escuchar y opciones de ahorro de dinero están aquí en esta página. Ofrecemos adaptadores de instalación, arneses y cableado. ¡selecciona uno que sea el más adecuado para tu modelo de coche!
Q1: ¿es usted un fabricante?
A1: Sí, somos un fabricante situado en la ciudad de Changzhou, China. Podemos proporcionar servicios OEM/OOM para clientes de todo el mundo.
Q2: ¿Puedo obtener una muestra gratuita?
A2: Sí, podemos proporcionar los artículos existentes sin cargo, pero el transporte recogido. Si hay algún requisito especial de muestras, por favor Contáctenos para más detalles.
Q3: ¿Cómo puedo pagar?
A3: Preferimos T/T. Si prefiere otras condiciones de pago, por favor Contáctenos libremente
Q4: ¿está garantizada la calidad de su producto?
A4: Sí, nuestro taller está equipado con máquinas y equipos de prueba nuevos y avanzados. Además, nuestro trabajador es técnico profesional para la producción de conectores y cables. Nuestro proceso de producción y calidad se ajustan estrictamente a las normas internacionales y a los requisitos de los clientes. Damos una calurosa bienvenida a su equipo de inspección para que lo examine.
Q5: ¿Cuál es el plazo de entrega?
A5: Depende de la cantidad de la orden de compra. El plazo de entrega de la producción en masa es de unos 5-10 días después de la recepción del depósito.
