Información Básica.
No. de Modelo.
TNC-C-JW223
VSWR
≤1.15@DC-3GHz;≤1.25@3-6GHz;
Presión media
1500V
rango de frecuencia
DC-11GHz
impedancia característica
50ohm
chapado
níquel y lúgubre
materiales aislantes
ptfe
materiales
latón
tipo de montaje
engarce
interfaz
IEC 60169-17;Cecc 22200
vlotage de trabajo
500v rms,50hz,a nivel del mar
Paquete de Transporte
Carton
Especificación
30cm x 22cm x 26cm
Origen
Zhenjiang, Jiangsu, China
Código del HS
8536909000
Capacidad de Producción
200000 Pieces/Year
Descripción de Producto

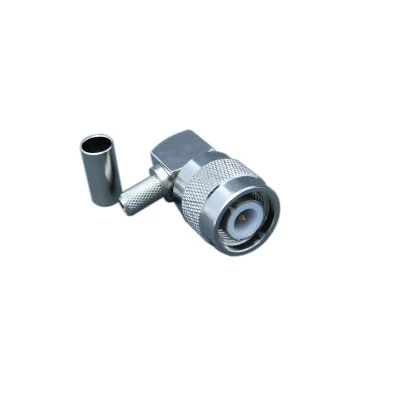

Conector macho de crimpado en ángulo recto TNC para cable RG223
(Accesorio de contacto:Interior:soldadura ;exterior:engarce )
Proveedor auditado por SGS:
(Accesorio de contacto:Interior:soldadura ;exterior:engarce )
| Modelo no | TNC-C-JW223 | |
| Interfaz | IEC 60169-17;CECC 22200 | |
| Eléctrico | ||
| Impedancia característica | 50ohm | |
| Rango de frecuencia | DC-11GHz | |
| VSWR | ≤1,15@DC-3GHz;≤1,25@3-6GHz; | |
| Tensión de rigidez dieléctrica | ≥1500V RMS,50Hz,a nivel del mar | |
| Vlotage de trabajo | 500V RMS,50Hz,a nivel del mar | |
| Resistencia dieléctrica | ≥5000MΩ | |
| Resistencia de contacto | Contacto central ≤10mΩ | Contacto exterior ≤2,5 mΩ |
| Relación de posición | - | |
| Mecánica | ||
| Durabilidad | Ciclos de inserción ≥500 | |
| Material y chapado | ||
| Nombre de las piezas | Material | Chapado |
| Cuerpo | Latón | Ni |
| Aislante | PTFE | - |
| Conductor central | Bronce fosforado | Au |
| Tuerca de acoplamiento | Latón | Ni |
| Tapón de sellado | Latón | Ni |
| Junta | Caucho de silicona | - |
| Casquillo de crimpado | Cobre recocido | Ni |
| Ambiental | ||
| Temperatura de funcionamiento | -40 ºC~-85 ºC | |
| Compatible con RoHS | Sí | |
