Información Básica.
No. de Modelo.
JM-1.0-25
Condición
Nuevo
divisor de flujo
acero al carbono de tipo concha
Paquete de Transporte
Wooden Packaging
Especificación
ISO9001: 2008, SGS
Marca Comercial
JIEMA, OEM
Origen
Guangzhou China
Código del HS
8419500090
Descripción de Producto

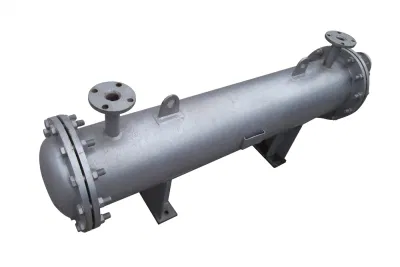

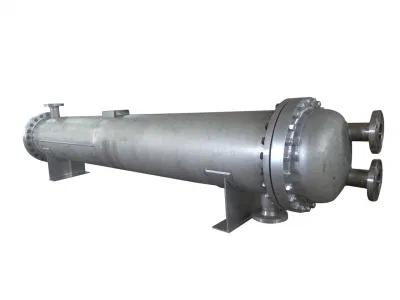

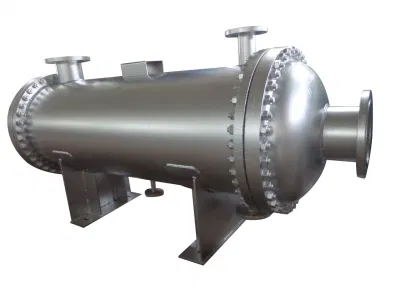

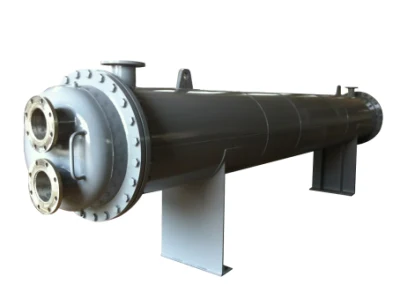

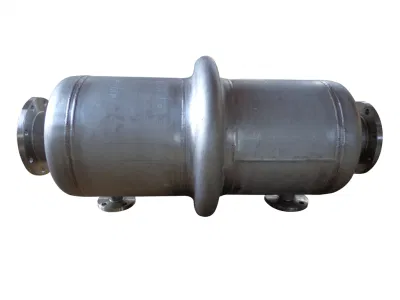

Divisor de flujo de líquido tipo carcasa acero al carbono
Descripción:
el intercambiador de calor de tubo y carcasa es una clase de diseños de intercambiador de calor. Es el tipo más común de intercambiador de calor en refinerías de petróleo y otros grandes procesos químicos, y es adecuado para aplicaciones de alta presión. Como su nombre indica, este tipo de intercambiador de calor consiste en una concha (un recipiente grande de presión) con un haz de tubos dentro de ella. Un fluido pasa por los tubos y otro fluye por los tubos (a través de la concha) para transferir calor entre los dos fluidos. El conjunto de tubos se llama haz de tubos, y puede estar compuesto por varios tipos de tubos: Liso, con aletas longitudinales, etc., también se llama intercambiador de calor tubular.
Teoría
Dos fluidos, de diferentes temperaturas de arranque, fluyen a través del intercambiador de calor. Uno fluye a través de los tubos (el lado del tubo) y el otro fluye fuera de los tubos pero dentro de la concha (el lado de la concha). El calor se transfiere de un fluido al otro a través de las paredes del tubo, ya sea del lado del tubo al lado de la cáscara o viceversa. Los líquidos pueden ser líquidos o gases en el lado del tubo o en el exterior. Para transferir el calor eficientemente, se debe utilizar una gran zona de transferencia de calor, lo que conduce al uso de muchos tubos. De esta manera, el calor residual puede usarse. Esta es una manera eficiente de conservar energía.
Diseño del intercambiador de calor de tubo y carcasa:
Los intercambiadores de calor de contracorriente son más eficientes porque permiten la diferencia de temperatura media de log más alta entre los flujos calientes y fríos. Sin embargo, muchas empresas no utilizan intercambiadores de calor de paso único porque pueden romperse fácilmente además de ser más caros de construir. A menudo se pueden utilizar varios intercambiadores de calor para simular el flujo de corriente de contador de un único intercambiador grande.
Aplicaciones y usos:
1.refrigeración del aceite y del fluido hidráulico en motores, transmisiones y grupos de transmisión hidráulica
2.calentar otros medios, como agua, beverager, jugo de naranja y otro vapor
3.se aplican ampliamente en la industria química, pertroleum y fuentes de energía, etc.
La selección del diseño debe proporcionar los siguientes parámetros:
Especificaciones del tubo del intercambiador de calor Φ20 | |||||||||
| DN | Cantidad de paso de tubo | Cantidad de tubo del intercambiador de calor | Cantidad de tubo central bruto | área de flujo de paso del tubo (m²) | Área del intercambiador de calor(m²) | ||||
| Longitud del tubo (mm) | |||||||||
| 1500 | 2000 | 3000 | 4500 | 6000 | |||||
| 159 | 1 | 15 | 5 | 0,0030 | 1,4 | 1,9 | 2,8 | ||
| 219 | 1 | 33 | 7 | 0,0066 | 3,1 | 4,1 | 6,2 | ||
| 273 | 1 | 65 | 9 | 0,0131 | 6,1 | 8,2 | 12,3 | 18,4 | 24,5 |
| 2 | 56 | 8 | 0,0056 | 5,3 | 7,0 | 10,6 | 15,8 | 21,1 | |
| 325 | 1 | 99 | 11 | 0,0199 | 9,3 | 12,4 | 18,7 | 28,0 | 37,3 |
| 2 | 88 | 10 | 0,0088 | 8,3 | 11,1 | 16,6 | 24,9 | 33,2 | |
| 4 | 68 | 11 | 0,0034 | 6,4 | 8,5 | 12,8 | 19,2 | 25,6 | |
| 400 | 1 | 174 | 14 | 0,0350 | 16,4 | 21,9 | 32,8 | 49,2 | 65,8 |
| 2 | 164 | 15 | 0,0165 | 15,5 | 20,6 | 30,9 | 46,4 | 61,8 | |
| 4 | 146 | 14 | 0,0073 | 13,8 | 18,3 | 27,5 | 41,3 | 55,0 | |
| 450 | 1 | 237 | 17 | 0,0477 | 22,3 | 29,8 | 44,7 | 67,0 | 89,3 |
| 2 | 220 | 16 | 0,0221 | 20,7 | 27,8 | 41,5 | 62,2 | 82,9 | |
| 4 | 200 | 16 | 0,0101 | 18,8 | 25,1 | 37,7 | 56,5 | 75,4 | |
| 500 | 1 | 275 | 19 | 0,0553 | 34,6 | 51,8 | 77,8 | 103,7 | |
| 2 | 256 | 18 | 0,0257 | 32,2 | 48,3 | 72,4 | 96,5 | ||
| 4 | 222 | 18 | 0,0112 | 27,9 | 41,8 | 62,8 | 83,7 | ||
| Especificaciones del tubo del intercambiador de calor Φ25 | |||||||||
| DN | Cantidad de paso de tubo | Cantidad de tubo del intercambiador de calor | Cantidad de tubo central bruto | área de flujo de paso del tubo (m²) | Área del intercambiador de calor(m²) | ||||
| Longitud del tubo (mm) | |||||||||
| 1500 | 2000 | 3000 | 4500 | 6000 | |||||
| 159 | 1 | 11 | 3 | 0,0038 | 1,3 | 1,7 | 2,6 | ||
| 219 | 1 | 25 | 5 | 0,0087 | 2,9 | 3,9 | 5,6 | ||
| 273 | 1 | 38 | 6 | 0,0132 | 4,5 | 6,0 | 9,0 | 13,4 | 17,9 |
| 2 | 32 | 7 | 0,0055 | 3,8 | 5,0 | 7,5 | 11,3 | 15,1 | |
| 325 | 1 | 57 | 9 | 0,0197 | 6,7 | 9,0 | 13,4 | 20,1 | 26,9 |
| 2 | 56 | 9 | 0,0097 | 6,6 | 8,8 | 13,2 | 19,8 | 26,4 | |
| 4 | 40 | 9 | 0,0035 | 4,7 | 6,3 | 9,4 | 14,1 | 18,8 | |
| 400 | 1 | 98 | 12 | 0,0339 | 11,5 | 15,4 | 23,1 | 34,6 | 46,2 |
| 2 | 94 | 11 | 0,0163 | 11,1 | 14,8 | 22,1 | 33,2 | 44,3 | |
| 4 | 76 | 11 | 0,0066 | 9,0 | 11,9 | 17,9 | 26,9 | 35,8 | |
| 450 | 1 | 135 | 13 | 0,0468 | 15,9 | 21,2 | 31,8 | 47,7 | 63,6 |
| 2 | 126 | 12 | 0,0218 | 14,8 | 19,8 | 29,7 | 44,5 | 59,4 | |
| 4 | 106 | 13 | 0,0092 | 12,5 | 16,7 | 25,0 | 37,5 | 50,0 | |
| 500 | 1 | 174 | 14 | 0,0603 | 27,3 | 41,0 | 61,5 | 82,0 | |
| 2 | 164 | 15 | 0,0284 | 25,8 | 38,6 | 58,0 | 77,3 | ||
| 4 | 144 | 15 | 0,0125 | 22,6 | 33,9 | 50,9 | 67,9 | ||
1. P: ¿Cuánto tiempo podemos entregar los bienes?
R: 10-20days después del pago.
2. P: ¿Dónde están nuestros principales mercados?
R: Nuestro mercado principal son América del Norte y del Sur, el Sudeste Asiático, el Medio Oriente, África.
3. P: ¿Qué condiciones de pago puedes aceptar?
R: Podemos aceptar L/C, T/T, etc.
4. P: ¿puedes aceptar un pedido personalizado?
R: Sí, aceptamos, tenemos un grupo técnico muy profesional que puede diseñar los productos especiales de acuerdo con su parámetro básico/ hoja de datos/ planos o muestra.
5. P: ¿tiene su propia fábrica o simplemente es una empresa comercial?
R: Somos líderes directos en China, un centro de fabricación está ubicado en Guangzhou, otro en la provincia de Hubei
6. P: ¿es aceptable el pedido OEM para su empresa?
R: OEM ESTÁ BIEN.
