Información Básica.
No. de Modelo.
N-C-JW3B1
VSWR
Max 1.20@DC-3GHz
Marca
Four Star
rango de frecuencia
DC-11GHz
tipo de conector
conector macho n.
cable a juego
Rg58 Cable
impedancia característica
50 ohmios
Paquete de Transporte
Carton
Especificación
Inner Conductor, ferrule
Origen
Zhenjiang City, Jiangsu Province, China
Código del HS
8536909000
Capacidad de Producción
500000pieces/Year
Descripción de Producto
Tipo N es un tipo de conectores de alimentación de baja a mediana con acoplamiento roscado. La impedancia característica tiene dos tipos: 50ohm y de 75ohm. La característica de conector es una alta fiabilidad, gran vibración rendimiento, excelente rendimiento mecánico y eléctrico, etc. son utilizados en conexión con cable coaxial RF en la radio, instrumentos, equipos de comunicación, prueba de microondas y sistema de lanzamiento de tierra a la vibración y las inclemencias del tiempo las circunstancias. Mediante el uso de semi-rígido o semi-flex cable, este tipo ganará VSWR de menor tamaño, y la frecuencia de hasta 11 GHZ.
Los productos de la familia:
Mostrar la imagen:

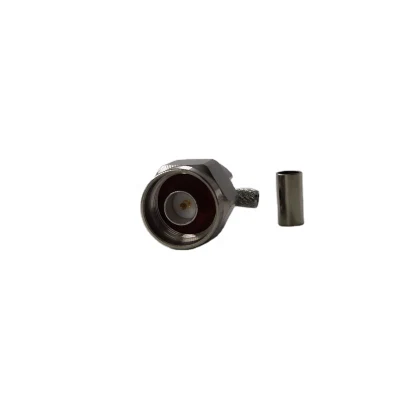

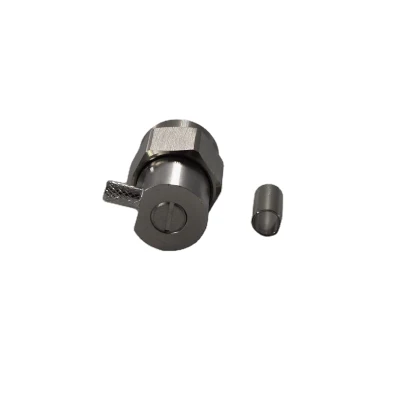

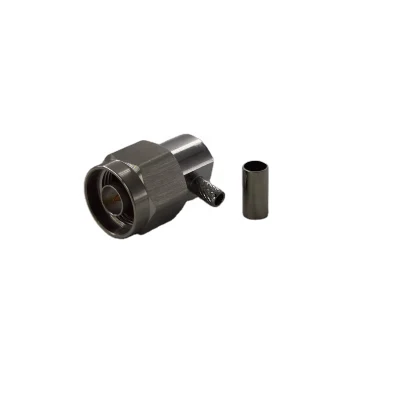

Información de la empresa: En ángulo recto macho N engarzar el Conector para cable RG58  | ||
| Modelo No. | N-C-JW3D2 | |
| Interface | IEC 60169-16 | |
| Equipos eléctricos | ||
| La impedancia característica | 50ohm | |
| El rango de frecuencia | DC-11GHz | |
| VSWR | ≤1,20@DC-3GHz, ≤1,35@3-6 GHz | |
| Pérdidas de inserción. | ≤0,24dB@6GHz | |
| El trabajo Vlotage | 1000V RMS,50Hz, a nivel del mar | |
| Tensión de ruptura dieléctrica | ≥2.500 V RMS,50Hz, a nivel del mar | |
| Resistencia dieléctrica | ≥5000 MΩ | |
| La resistencia de contacto | Centro de contacto ≤1 mΩ | Contacto exterior ≤0,25 mΩ |
| Mecánica | ||
| La durabilidad | Ciclos de acoplamiento ≥500 | |
| Material y el enchapado | ||
| Nombre de piezas | Material | El enchapado |
| Cuerpo | El latón | El Tri alear |
| Aislante | El PTFE | - |
| El conductor central | Bronce fosforado. | Au |
| Tuerca de acoplamiento | El latón | El Tri alear |
| Tapa de sellado | El latón | El Tri alear |
| La junta | Caucho de silicona | - |
| Férula | Cobre templado | El Tri alear |
| El medio ambiente | ||
| El rango de temperatura | -40 °C-85 °C. | |
| La tasa de intemperie | IP67 | |
| Compatible con RoHs | Sí | |
Mostrar la imagen:
Fundada en 1994, cuatro estrellas de piezas de comunicación Co.,Ltd está situado en el nº88 S338 Camino de la ciudad de Zhenjiang, provincia de Jiangsu China (230 Km de Shanghai).
Cuatro Estrellas de la comunicación es uno de los excelentes fabricante dedica a diseñar y hacer que los conectores coaxiales de RF, el conjunto de cable de RF, horno de componentes.
Nuestra gama de productos:
La serie de conectores coaxiales RF SMA : ,SMB,SMC, BNC, TNC, N,7/16 DIN , 1.0/2.3,1.6/5.6 ,SMZ (BT43) QMA ,,FME,UHF,MMCX MCX,EIA Flange, 4.3/10,etc.
El conjunto de cable coaxial RF(Cable puente)
Micro-Componentes de la onda : Carga simulada(Terminator), el atenuador, Protector de transitorios (Protector), la Potencia Splitter (Divisor), el Acoplador Direccional.
