Descripción de Producto

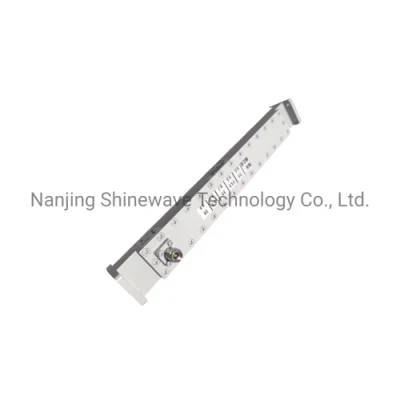

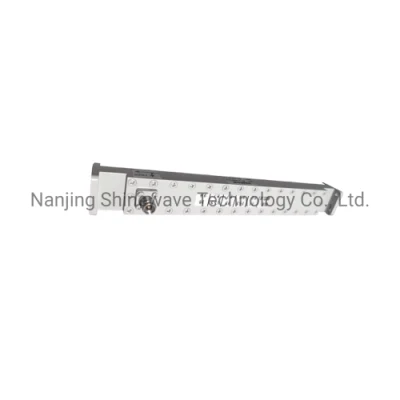

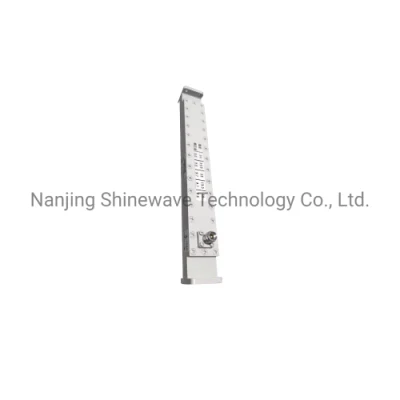

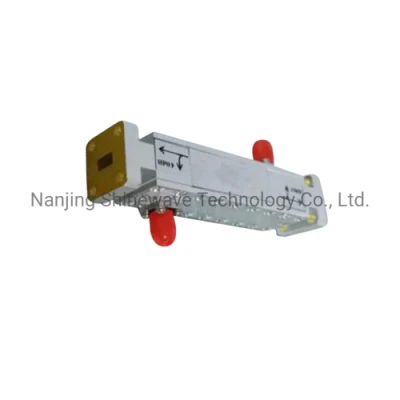

El acoplador direccional es un componente general de onda de microondas/milímetro, Que puede utilizarse para el aislamiento de señales, separación y mezcla, como la monitorización de potencia, estabilización de amplitud de la potencia de salida de la fuente, aislamiento de la fuente de señal, prueba de barrido de frecuencia de transmisión y reflexión, etc. los principales indicadores técnicos son directividad, relación de onda permanente, grado de acoplamiento y pérdida de inserción. Las especificaciones de guiaondas del acoplador direccional de altura de brazo ancho son de WR430 a WR22, y el grado de acoplamiento es de 25 a 60dB, lo que tiene una excelente volatilidad. Material básico: Aluminio o latón. La superficie está tratada con un revestimiento epoxi de acero inoxidable 316 único resistente a la corrosión. Se utiliza habitualmente en la detección y medición del sistema.
| Modelo no | Especificación de la guía de ondas | Rango de frecuencia (GHz) | Línea auxiliar VSWR | Línea principal VSWR | Factor de acoplamiento | Directividad (°) | Precisión de acoplamiento | Planicidad |
| SWT-OHQ22C30D30AP | BJ22(WR430) | 1,72-2,61 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ26C30D30AP | BJ26(WR340) | 2,17-3,3 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ32C30D30AP | BJ32(WR284) | 2,6-3,95 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ40C30D30AP | BJ40(WR229) | 3,22-4,90 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ48C30D30AP | BJ48(WR187) | 3,94-5,99 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ58C30D15AP | BJ58(WR159) | 4,64-7,05 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ70C30D30AP | BJ70(WR137) | 5,38-8,17 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ84C30D30AP | BJ84(WR112) | 6,57-9,99 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ100C30D30AP | BJ100(WR90) | 8,2-12,5 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ120C30D30AP | BJ120(WR75) | 9,84-15,0 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ140C30D30AP | BJ140(WR62) | 11,9-18,0 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ180C30D30AP | BJ180(WR51) | 14,5-22,0 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ220C30D30CP | BJ220(WR42) | 17,6-26,7 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ260C30D30CP | BJ260(WR34) | 21,7-33,0 | ≤1,1 | ≤1,05 | 25-60 | 30 | ±0,6 | ±0,5 |
| SWT-OHQ320C30D30CP | BJ320(WR28) | 26,3-40,0 | ≤1,15 | ≤1,05 | 25-60 | 30 | ±0,8 | ±0,6 |
| SWT-OHQ400C30D30CP | BJ400(WR22) | 33-50,0 | ≤1,25 | ≤1,05 | 25-60 | 30 | ±0,8 | ±0,6 |
ESPECIFICACIONES MECÁNICAS
Para satisfacer las necesidades especiales y las necesidades más altas de los clientes, además de los productos estándar, ofrecemos métodos de desarrollo de productos personalizados. Siempre ofrecemos a los clientes productos y servicios rápidos y de alta calidad.
