Serie SP6T_N.
Interruptor electromecánico de radiofrecuencia de seis vías monopolar tipo N

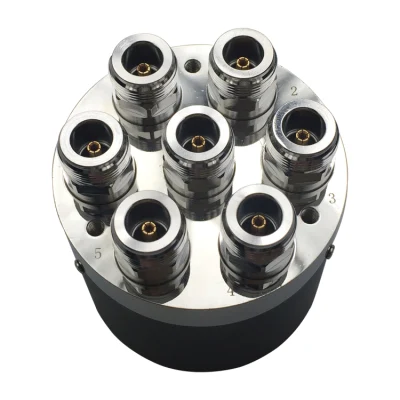

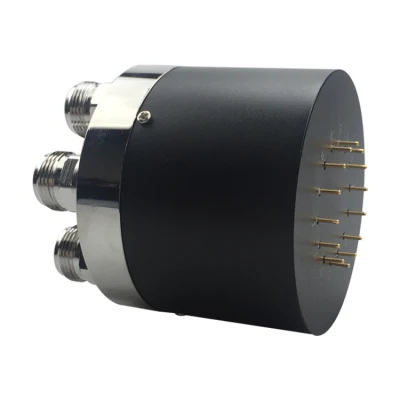

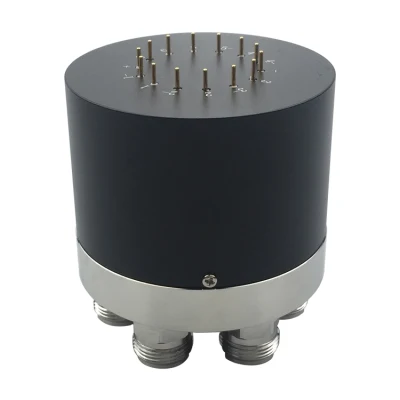

El interruptor electromecánico coaxial RF SP6T con interfaz tipo N tiene una excelente fiabilidad y alto rendimiento. Puede cambiar una señal del puerto común a uno de los otros 6 puertos de salida, y la frecuencia de funcionamiento es de DC a 12,4GHz. Ampliamente utilizado en medición de RF, pruebas, comunicaciones inalámbricas de banda ancha y equipos de prueba automatizados.
Selección de modelo
| Conectores | Frecuencia | Tipo | Tensión del actuador | ||
| N: Tipo N hembra | 3: Hasta 3GHz | 1: Normalmente abierto | 2:12V | ||
| 6: Hasta 6GHz | 2: Enclavamiento | 3:24V | |||
| 12:hasta 12GHz | |||||
| Número de posiciones | Opciones TTL | Opciones | |||
| 4: 4 posiciones | 0: Sin TTL | 0: Pines de soldadura | |||
| 5: 5 posiciones | 1: Con TTL (nivel alto) | 1: Conector de 16 patillas | |||
| 6: 6 posiciones | |||||
Propiedades eléctricas
| Puertos | Frecuencia | VSWR | Pérdida de inserción | Aislamiento | Impedancia |
| (GHz) | (máx.) | (máx)dB | (Min)dB | (Ω) | |
| 4~6 | DC~3 | 1,20 | 0,20 | 80 | 50 |
| 3~6 | 1,35 | 0,35 | 70 | ||
| 6~12,4 | 1,50 | 0,50 | 60 |
Especificaciones generales
| Especificaciones generales | |||
| Entrada TLL | Alto nivel | 2,5 a 5,5 voltios | |
| Bajo nivel | 0 a 0,8 voltios | ||
| Tiempo de conmutación (máximo) | sra. | 20 | |
| Temperatura de trabajo | -400C~+850C | ||
| Temperatura de almacenamiento | -550C~+850C | ||
| Duración | 2,5 millones de veces | ||
Selección de número de pieza:
| Frecuencia | Tipo | Tensión del actuador | Número de posición | Opciones TTL | Opciones |
| 3:hasta 3 GHz | 1: Normalmente abierto | 2:12V | 4: 4 posiciones | 0: Sin TTL | 3:D-sub 15pins |
| 6:hasta 6 GHz | 2: Enclavamiento | 3:24V | 5: 5 positones | 1: Con TTL (nivel alto) | |
| 18:hasta 6 GHz | 4:28V | 6: 6 positones | 2: Con TTL e indicadores |
Especificaciones eléctricas:
| Números de | Rango de frecuencia | VSWR | Pérdida de inserción | Aislamiento | Impedancia |
| Posiciones | (GHz) | (máx.) | (máx)dB | (Min)dB | (Ω) |
| 4-6 | DC-4 | 1,25 | 0,3 | 70 | 50 |
| 4-8 | 1,45 | 0,4 | 60 | ||
| 8-12,4 | 1,7 | 0,7 | 55 |
| Parámetro | Mín. | Típ. | Máx | Unidades | |
Entrada TTL | Alto nivel | 2,2 a 5,5V (opción TTL) | VDC | ||
| Nivel bajo | 0 a 0,8V (opción TTL) | ||||
| Tiempo de conmutación (máx.) | 20 | sra. | |||
| Conector | N-Mujer | ||||
| Rango de temperatura | -25 a +65 | 0C | |||
| Vida útil (ciclos) | 1.000.000 (estándar) | ||||
| Vibración (funcionamiento) | 10g RMS, 20-2000Hz | ||||
| Choque mecánico (no en funcionamiento) | 50g, 1/2Sine, 11msec | ||||
| Peso (aprox.) | / | ||||
Patilla de salida del conector:
| Normalmente abierto 15 pines D-Sub de pines | TTL normalmente abierto 15 pines D-Sub de pines | Enclavamiento 15 pines D-Sub de pines | TTL de enclavamiento 15 pines D-Sub de pines | ||||
| No de pin | Pinout | No de pin | Pinout | No de pin | Pinout | No de pin | Pinout |
| n=1-6 | VN (Jn-COM) | n=1-6 | An (Jn-COM) | n=1-6 | VN (Jn-COM) | n=1-6 | An (Jn-COM) |
| 7 | TIERRA | 7 | TIERRA | 7 | TIERRA | 7 | TIERRA |
| 8 | 1(IND:J1-C) | 8 | 1(IND:J1-C) | 8 | 1(IND:J1-C) | 8 | 1(IND:J1-C) |
| 9 | 2(IND:J2-C) | 9 | 2(IND:J2-C) | 9 | 2(IND:J2-C) | 9 | 2(IND:J2-C) |
| 10 | 3(IND:J3-C) | 10 | 3(IND:J3-C) | 10 | 3(IND:J3-C) | 10 | 3(IND:J3-C) |
| 11 | 4(IND:J4-C) | 11 | 4(IND:J4-C) | 11 | 4(IND:J4-C) | 11 | 4(IND:J4-C) |
| 12 | 5(IND:J5-C) | 12 | 5(IND:J5-C) | 12 | 5(IND:J5-C) | 12 | 5(IND:J5-C) |
| 13 | 6(IND:J6-C) | 13 | 6(IND:J6-C) | 13 | 6(IND:J6-C) | 13 | 6(IND:J6-C) |
| 14 | TIERRA_I | 14 | TIERRA_I | 14 | TIERRA_I | 14 | TIERRA_I |
| 15 | / | 15 | CC | 15 | / | 15 | CC |
