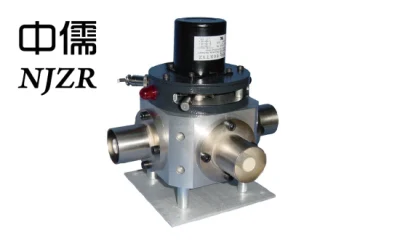

Interruptor coaxial de antena de 10 kW--accesorio

1. Material de la carcasa: Aleación de aluminio tratada contra la oxidación;

2. La caña adopta la correa importada de "bronce berilio" y adopta el proceso de chapado en plata;

3. Los puntos de contacto del resorte se forman en un molde, formando una forma de arco circular con múltiples puntos de contacto en cada junta;

4. El motor adopta un motor magnético permanente con baja velocidad y función sincrónica;

5. La fuente de alimentación del motor es AC 220V, frecuencia 50Hz y corriente 0,5A

6. Modo de contacto de control eléctrico de salida (excluido el control del motor): Cada posición

Hay un conjunto de contactos normalmente abiertos

7. Indicación de estado de posición: Hay un indicador luminoso en el interruptor coaxial; panel de indicadores.

8. Potencia de resistencia: Superior a la potencia nominal;

9. Forma de interfaz: 4-1/2 tubería recta φ 80 tubería recta φ 40 tubería recta, L27;

10. Equipado con control remoto y módulo de telemetría para control remoto de PC

Rendimiento del conmutador coaxial

1. Modo de rotación: Integración manual y eléctrica, control automático;

2. Frecuencia: DC~860MHz

3. Pérdida de inserción inferior a 0,08dB;

4. Grado de aislamiento ≥ 60dB;

5. Relación de onda de pie: ≤ 1,1;

6. Tiempo de conmutación: < 3 segundos;

7. Peso: Según las diferentes especificaciones del producto real

Los interruptores coaxiales tienen una amplia gama de aplicaciones en sistemas RF/microondas, como multiplexores de tiempo, selección de canales de división de tiempo, modulación de impulsos, interruptores de transceptor, ajuste de haz, etc. los indicadores del interruptor son relativamente simples, con pérdida mínima de encendido y pérdida máxima de apagado. La banda de frecuencia y la potencia cumplen los requisitos del sistema.

Los componentes que componen el conmutador coaxial incluyen ferrita, tubo PIN, FET o BJT. La ferrita y el PIN son dispositivos de conmutación clásicos. La tabla 1 muestra la comparación de rendimiento de los dos dispositivos. La ferrita se caracteriza por una alta potencia y una baja pérdida, mientras que el PIN se caracteriza por una velocidad rápida y un bajo coste. FET o BJT tiene ganancia y se ha convertido en el principal dispositivo para interruptores de potencia medianos y pequeños. Los conmutadores coaxiales para varios dispositivos tienen sus propios escenarios de uso.

El principio de un interruptor de ferrita es cambiar la dirección del campo magnético de polarización, lograr un cambio en la permeabilidad, y cambiar la constante de transmisión de la señal para lograr el propósito de conmutación.

El tubo PIN tiene un efecto de conmutación en las señales de microondas bajo la acción de señales de baja frecuencia de avance e inversión. La atenuación de la señal de microondas es muy pequeña (0,5dB) durante el sesgo de avance y significativa (25dB) durante el sesgo de retroceso.
Indicadores de rendimiento

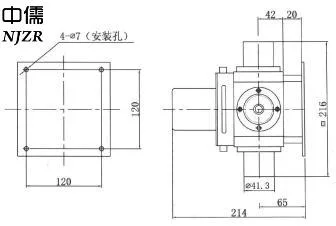

Dibujo de cota de contorno
