Interruptor electromecánico coaxial RF SPDT_N-Sp de componente RF

Interruptor electromecánico coaxial RF SPDT_N-Sp de componente RF. Somos una fábrica especializada en la producción de componentes de RF de alta calidad.
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
SPDT_N-SP
Capacidad de Producción
2000 Piece Per Mother

Descripción de Producto

Serie SPDT_N

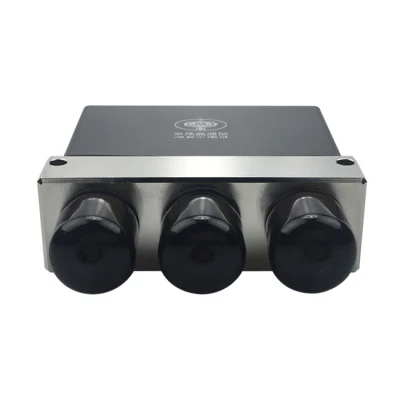

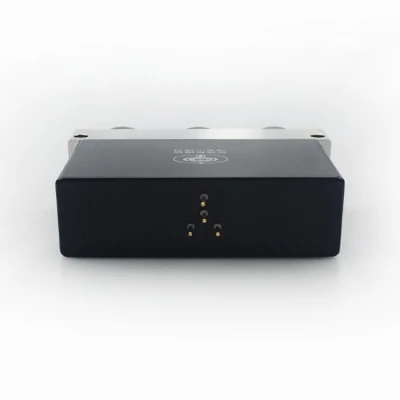

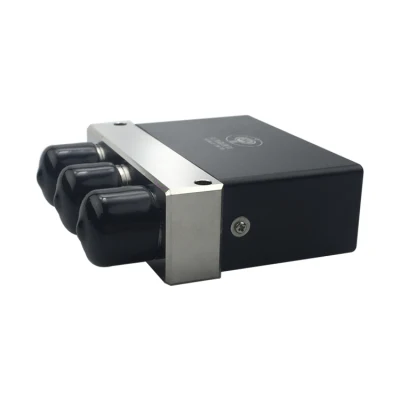

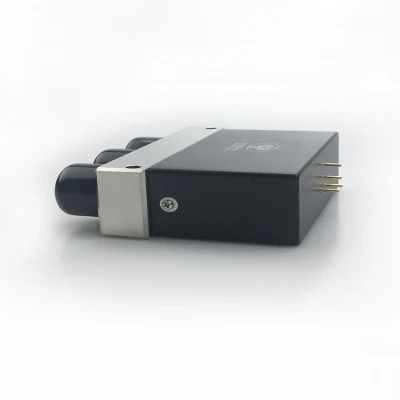

 Interruptor electromecánico de frecuencia de radio de doble vía monopolar tipo N

Los interruptores electromecánicos coaxiales RF SPDT con conector de interfaz RF tipo N tienen una excelente fiabilidad, alto rendimiento.puede conmutar una señal del puerto común a uno de los otros dos puertos de salida, trabajando de DC a 12,4GHz. Ampliamente utilizado en medición de RF, pruebas, comunicaciones inalámbricas de banda ancha y equipos de prueba automatizados.



 Selección de modelo

Conectores   Frecuencia   Tipo
N: Tipo N hembra   3: Hasta 3GHz   1:a prueba de fallos
6: Hasta 6GHz   2: Enclavamiento
12:hasta 12,4GHz

Tensión del actuador   Opciones TTL   Opciones
2:12V   0: Sin TTL   0: Pines de soldadura
3:24V   1: Con TTL (nivel alto)   1: Conector D-sub de 9 patillas



  Propiedades eléctricas

Conector   Frecuencia VSWR Pérdida de inserción Aislamiento Impedancia
(GHz)   (máx.)   (máx)dB   (Min)dB   (Ω)
N   DC~1   1,10 0,10 85 50
1~2   1,15 0,15 80
2~3   1,25 0,20 75
3~6   1,35 0,40 70
6~12,4 1,50 0,50 60

   Especificaciones generales
Especificaciones generales
Entrada TLL Alto nivel 2,5 a 5,5 voltios
Bajo nivel 0 a 0,8 voltios
Tiempo de conmutación (máximo) sra.   20
Temperatura de trabajo -400C~+850C
Temperatura de almacenamiento   -550C~+850C
Duración 3,5 millones de veces


Detalles del paquete y envío:
1) paquete de cartón maestro neutral;
2) paquete personalizado;
RF Component Spdt_N-Sp RF Coaxial Electromechanical Switch


Línea de equipos de producto:
RF Component Spdt_N-Sp RF Coaxial Electromechanical Switch

Controles de calidad:

Con más de 10 años de experiencia, producimos un estabilizador/regulador de tensión de grado A y podemos ofrecer servicio OEM y ODM.
Todos nuestros productos tienen certificado CE y algunos han obtenido la patente.
RF Component Spdt_N-Sp RF Coaxial Electromechanical SwitchRF Component Spdt_N-Sp RF Coaxial Electromechanical Switch
Sobre nosotros

Shenzhen Xin Poting Power Equipment Manufacturing Co., Ltd se establece en la provincia de Guangdong de China en 2007, Que fabrica y vende reguladores de voltaje, transformadores, UPSs, convertidor de frecuencia, fuentes de energía de CC y otros productos de energía y puede proporcionar soluciones de energía sistémica para los clientes con su lista completa de productos para clientes de todo el mundo.

RF Component Spdt_N-Sp RF Coaxial Electromechanical Switch


Preguntas frecuentes (preguntas frecuentes)

P:  ¿Qué configuraciones de interruptor RF están disponibles?

A:  A continuación se muestran nuestras configuraciones populares para su referencia, además, aceptamos la personalización.

Interruptores electromecánicos: 1P2T (monopolar, doble vía); 1P3T; 1P4T; 1P6T; 1P8T; 1P12T

Interruptores de estado sólido: 1P1T; 1P2T; 1P3T; 1P4T; 1P6T; 1P8T; 1P10T; 1P12T; 1P16T

P: ¿Qué opciones de control están disponibles?

R: Según el modelo, los interruptores RF EM ofrecen control de nivel lógico TTL, o control de +12, +15 o +28 V CC. Los conmutadores de estado sólido utilizan niveles lógicos TTL y un modelo tiene una interfaz USB.

P: ¿son los atenuadores de conmutación RF bidireccionales?

R: Todos los interruptores RF de XINPOMING son bidireccionales a menos que se indique de forma diferente en la hoja de especificaciones.

P: Necesito un interruptor RF personalizado diseñado. ¿Cuánto son sus nres típicos (cargos de ingeniería no recurrentes)?

R: XINPOMING no carga nres. Por favor envíenos su requerimiento personalizado para la comunicación de detalles.

P: ¿están disponibles sus 18GHz interruptores electromecánicos con indicadores o como enclavamiento?

R: Opciones típicas: Bloqueo, terminación automática, indicadores, TTL, RoHS y no RoHS.
