Información Básica.
Descripción de Producto

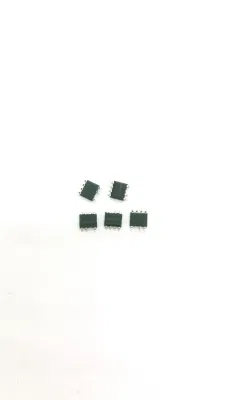

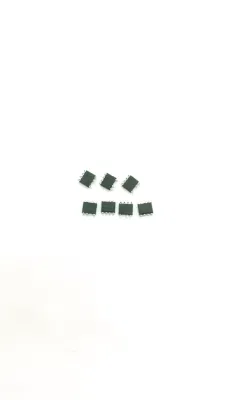

312 - 480 MHz basada en Flash OOK MCU inalámbricos de transmisión
1. Descripciones
Integrado con 8 bits RISC core, la CMT2180B es una base OOK MCU inalámbricos de transmisión con baja potencia y bajo costo, aplicando a 312 - 480 MHz de banda de aplicaciones inalámbricas.
La facultad de 1 k x 14 b regrabable programa espacio, una alta eficacia y ultra-transmisor de baja potencia, junto con los soportes de hasta 5 IOs de propósito general, en línea debug, y de consumo ultra bajo el modo de reposo, el chip es ideal para una variedad de aplicaciones de control remoto de los consumidores. Con un rango de temperatura de - 40 ~ 85 ºC y una tensión de alimentación de 2.0 ~ 3, 6 V, consume sólo una corriente de 17, 5 mA ofreciendo +13 dBm Potencia a 433.92 MHz. La CMT2180B compañeros de trabajo con la NextGenRFTM CMOSTEK
Los receptores de la serie ofrece una solución ideal para el consumo ultra bajo de las aplicaciones de RF.
2. Características
Características de la MCU
1 k x 14 b regrabable programa espacio de almacenamiento (16 bytes/página).
256 x 8 b de la EEPROM de datos (16 bytes/página).
64 x 8 b de la SRAM
Pila de hardware de la capa de 8 x 10 bits
El apoyo de la depuración en línea
El apoyo de la programación del sistema (ICSP)
El apoyo de la programación de la EEPROM de datos en la aplicación
5 El IOs de propósito general
Un temporizador de 0 a 8 bits prescaler
Un temporizador 2 con 8 bits prescaler
WDT con 7 bits prescaler (desbordamiento de la frecuencia es de aproximadamente 16 - 2048 ms)
El apoyo de la activación del contador de retraso (PWRT)
El apoyo de modo de baja potencia dormir
4 wake-up fuentes: INT, del cambio de puerto, interrumpir, WDT y finalización de la operación de escritura
De alta velocidad integrado 16 MHz oscilador RC
Construido en baja velocidad oscilador RC 32 kHz.
Interrupción del cambio de puerto: PA0 - PA5
Programa de protección de espacio
Frecuencia de funcionamiento del reloj (Fsys) hasta 16 MHz
2.0 - 3.6 V: Fsys ser hasta 8 MHz.
2.7 - 3.6 V: Fsys ser hasta 16 MHz
Características de radiofrecuencia
El rango de frecuencia: 312 - 480 MHz
El modo de modulación: OOK
Velocidad de datos: 0, 5 - 40, 0 kbps
Potencia de salida: + 13 dBm
Corriente de funcionamiento: El 17, 5 mA @ +13 dBm, 433.92 MHz con 1 continua la transmisión
Las características del sistema
La tensión de alimentación: 2.0 ~ 3.6 V
Temperatura de funcionamiento: -4 0 ~ + 85 ºC
SOP14 embalaje
3. Aplicación
Sistema de previsión meteorológica inalámbrica
Sistema de control de iluminación inalámbrica
Control remoto de los consumidores
