Visión General

Información Básica.

No. de Modelo.
SP25
Paquete de Transporte
Express
Especificación
40*31*6mm
Marca Comercial
Nanoradar
Origen
China
Código del HS
8526911000
Capacidad de Producción
1000000/Month

Descripción de Producto


Nanoradar Module Switch 24GHz Manufacturer Doppler Motion Detector Radar Microwave Sensor



Hunan Nanoradar Ciencia y Tecnología Co, Ltd es una filial de Novasky, que se establece en el 2012, especializado en desarrollo, producción y venta de ondas milimétricas radar para la seguridad, el UAV, automoción, el tráfico inteligente y otras aplicaciones industriales, nuestro radar cubre 24GHz, 77GHz y 79GHz, estamos desarrollado con éxito modelos de 10+ radar MMV productos que se basa principalmente en el sistema MIMO ray y cognitivo de tecnología de radar.

Sensor de radar del Nanoradar rango de detección de 30-450M, la precisión es hasta el 85% para la seguridad el radar para identificar a los derechos humanos, nuestro producto es de venta caliente en las naciones de América, Corea, las naciones de Gran Bretaña, Francia etc. Nanoradar es un gran MMV radar fabricación en China.



descripción de producto

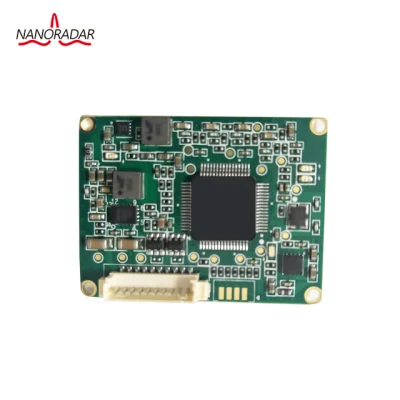

Nanoradar Module Switch 24GHz Manufacturer Doppler Motion Detector Radar Microwave Sensor

SP25 es un    módulo de Doppler banda K, con una mayor complejidad de la FMCW  el modo de modulación.   Puede detectar la distancia y  velocidad de movimiento de objetos con alta precisión.



SP25 adopta una  antena transmisora y una manera  antena receptora, y la    antena transmisora y receptora está separada.  Por lo tanto, el radar de    enlace de transmisión y recepción
Tiene un mayor aislamiento.  Además, la  frecuencia de radio MMIC es coplanares con la antena, que puede reducir la pérdida de la frecuencia de radio enlace.  La baja de los lóbulos laterales síntesis de la antena patrón utilizando el   algoritmo de Taylor tiene una mejor  relación de la represión que el  de -15 dB de los lóbulos laterales, lo que hace que el SP25  no es susceptible a la interferencia de la tierra  objetivos móviles, y puede mejorar el   rendimiento de detección de radar.

parametros de producto



Medir el rendimiento                  de los objetivos naturales (no-reflector objetivos)
La modulación   FMCW
 Rango de detección   0.10~30m
La resolución Spot objetivo, el seguimiento ninguno 0,75m
La precisión Spot objetivo, el seguimiento ninguno ±0.10m
El FOV   100°
Rango de velocidad   De ±70m/s(-dejando a objeto, +aproximación)
Resolución de velocidad Spot objetivo, el seguimiento ninguno 2,4 m/seg.
Los canales de antena   1TX/RX 1
El tiempo de ciclo   50Hz
Haz de elevación -6dB 38°
Haz azimutal -6dB 100°
Condiciones de operación
Frecuencia de transmisión ETSI&FCC 24…24,2GHz
La capacidad de transmisión Media/pico EIRP. 12dBm
La alimentación   +4.0V~12VDC
El consumo   0,5 W
La temperatura de trabajo   -40ºC...+85 °C.
La temperatura de almacenamiento   -40ºC…+90ºC
La clase de protección   IP66.
Interface
Interface   1xUART -115200-bit / s
La tapa
La dimensión W*l*H 40*31*6mm
El peso   4g
Características del producto



Nanoradar Module Switch 24GHz Manufacturer Doppler Motion Detector Radar Microwave Sensor

*Trabajo en 24GHz-ISM banda para la detección de objetos en movimiento

*Un tamaño compacto (40x31x6mm)

*El bajo consumo

*La apertura de la viga 100°/38°

*12dBm de potencia de salida de la PIRE

Popular Aplicación



* La medición de distancia y anti-colisión de vehículos ferroviarios.

La medición de distancia y anti-colisión para robots.

La medición de distancia y anti-colisión de vehículos aéreos no tripulados.

La medición de distancia y anti-colisión maquinarias.

* Radar inteligente sistema de control de iluminación.

Nanoradar Module Switch 24GHz Manufacturer Doppler Motion Detector Radar Microwave Sensor



Nanoradar Module Switch 24GHz Manufacturer Doppler Motion Detector Radar Microwave Sensor

Los vehículos robóticos para la medición de distancia

Para  vehículo/detección de movimiento a los caminantes
Nanoradar Module Switch 24GHz Manufacturer Doppler Motion Detector Radar Microwave Sensor
Nanoradar Module Switch 24GHz Manufacturer Doppler Motion Detector Radar Microwave Sensor

Para la  minería de Detección de punto ciego del vehículo
