Descripción de Producto

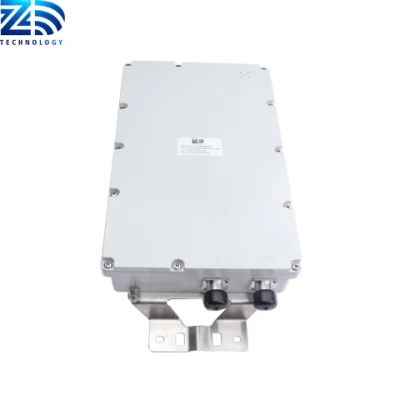

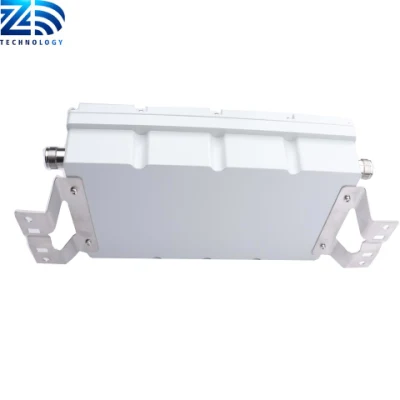

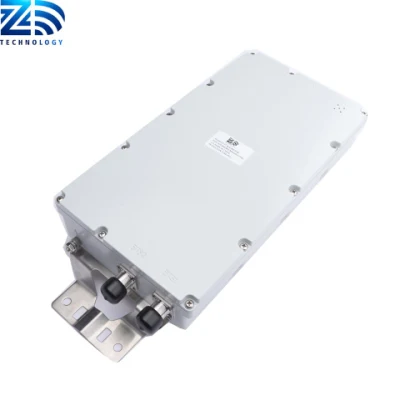

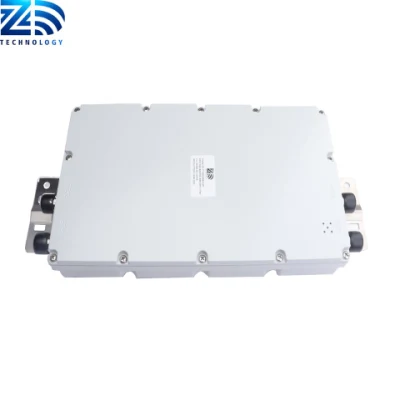

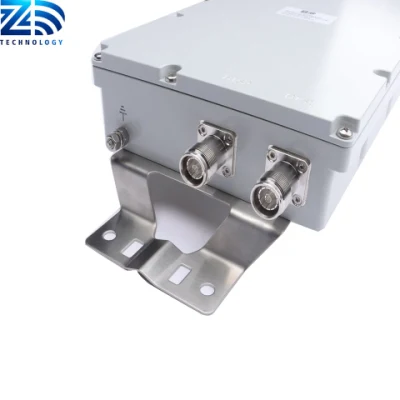

Marca ZD 2 en 2 fuera RF cavidad banda Pass Filtro 824-888,4MHz componentes IBS con conector hembra 4.3-10
• Diseño de estructura integrada: El filtro se fresa a partir de una pieza sólida y no tiene piezas soldadas, lo que garantiza un nivel superior
rendimiento eléctrico.
• menor PIM, menor pérdida de inserción, mayor aislamiento y mayor capacidad de administración de potencia.
• la protección garantiza un rendimiento estable en cualquier entorno.
• se proporcionan los elementos de montaje para montaje en pared y poste.
• Diseño compacto, instalación sencilla.
1, Especificaciones
Nombre | Filtro | |
Rango de frecuencia (MHz) | 824-849 | 869-888,4 |
Pérdida de inserción (dB) | ≤0,3dB | ≤3,0dB |
Rechazo (dB) | >70dB@(890~915)MHz; | |
Pérdida de retorno (dB) | ≥18 | |
VSWR(dB) | ≤ 1,3 | |
Productos de intermodulación (dBm) | -160dBc a 2X43dBm | |
Entrada máxima (W) | 100 W | |
Temperatura de funcionamiento (ºC) | -40ºC a +85ºC. | |
Humedad relativa(ºC) | 0 ~ 95 % | |
Impedancia (Ω) | 50 Ω | |
Tamaño (mm) | Para confirmar | |
Peso (g) | Para confirmar | |
Tipo de conector | D-Femenino o 4,3-10Female | |
Protección contra entrada | IP67 | |
Color | Gris | |
2, dibujo de esquema
3, instalación de la instalación
4, Lista de embalaje
| NO | Nombre | PC | Observación |
| 1 | Filtro | 1 | |
| 2 | Soportes de montaje | 2 | |
| 3 | Abrazadera de manguera | 2 |
