Descripción de Producto
Medidor de potencia/medidor de frecuencia de microondas

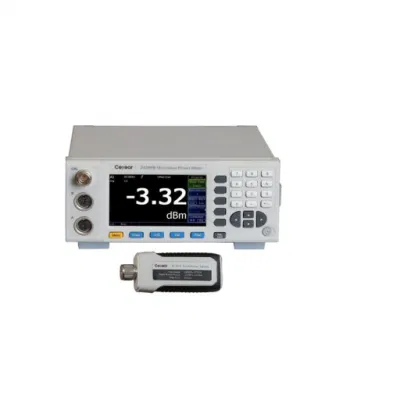

el medidor de potencia de microondas de la serie 2438 consta de una unidad principal de medidor de potencia de microondas y una serie de sensores de potencia de microondas. En el diseño, detector de diodos de banda ancha, tecnología de procesamiento de señal digital y tecnología de compensación de calibración multidimensional se adoptan para hacer que el instrumento tenga una amplia banda de frecuencia, amplio rango dinámico, alta precisión, medición y análisis rápidos, serialización de sensores, uso conveniente y así sucesivamente. Se utiliza principalmente para medir y calibrar la potencia media, la potencia máxima y la potencia de la envolvente de impulsos de las señales de microondas. Es un instrumento de medición importante para I+D, producción, aceptación y mantenimiento en comunicaciones y otros campos.
Características

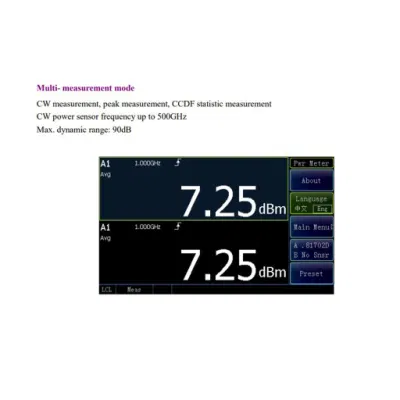

Modo de medición múltiple
Medición de CW, medición de picos, medición estadística CDF
Frecuencia del sensor de potencia CW hasta 500GHz
Rango dinámico máx.: 90dB
Cuando el sensor de potencia máxima está conectado, se convierte en medidor de potencia máxima de alto rendimiento. Se pueden medir y analizar los parámetros de amplitud y de dominio de tiempo de las señales moduladas por impulsos en la banda 50MHz ~ 67GHz.
Desviación de respuesta de frecuencia para medición de alta potencia
Esta función es muy útil cuando se almacena un acoplador direccional de alta potencia o un atenuador de alta potencia para la medición de señales de alta frecuencia. Después de iniciar la función de desviación de respuesta de frecuencia, el medidor de potencia ajusta automáticamente el factor de calibración según la forma de calibración del sensor y la forma de desviación de respuesta de frecuencia en el proceso de calibración automática y medición de potencia, y corrige los resultados de la medición para garantizar la precisión de la medición.
Guardar y recuperar información de configuración
Para reducir el proceso de duplicación, el usuario puede guardar hasta 10 información de configuración del host del medidor de potencia. Estos parámetros de configuración se almacenan en el sistema y el usuario puede realizar una llamada conveniente cuando realice mediciones similares.
especificaciones
Especificaciones técnicas
Especificaciones técnicas
Unidad principal
Modelo | 2438PA/PB | 2438CA/CB |
Canales | Individual/Doble | Individual/Doble |
Rango de frecuencia | 9kHz~500GHz | 9kHz~500GHz |
Rango de potencia de pulso | -40dBm~+20dBm | -- |
Rango de potencia CW | -70dBm~+50dBm | -70dBm~+50dBm |
Resolución de pantalla máxima | Log:0,001dB Línea:0,0001 | Log:0,001dB Línea:0,0001 |
Rango de desplazamiento relativo | ±100,00dB | ±100,00dB |
Tiempo de subida | ≤13ns | -- |
Ancho de banda de vídeo | ≥30MHz | -- |
Frecuencia máxima de repetición de pulso | 10MHz | -- |
Ancho de pulso mínimo | 50ns | -- |
Rango de base de tiempo | 2ns/div~3600s/div | -- |
Rango de nivel de activación interna | -20dBm~+20dBm | -- |
Frecuencia de la fuente de calibración | 50MHz±1MHz | 50MHz±1MHz |
Alimentación de la fuente de calibración | 1,000mW (1±1,0%) | 1,000mW (1±1,0%) |
Tipo de conector | Tipo-N(f) | Tipo-N(f) |
Incertidumbre del medidor | ±1,0% | ±1,0% |
Pantalla | LCD de 4,3 pulgadas en color | LCD de 4,3 pulgadas en color |
Requisitos de alimentación | 90~240VAC,50/60Hz,50Watts Máx. | 90~240VAC,50/60Hz, 50Watts Máx. |
DIMENSIONES (AN. × AL. × PR.) | 220 mm * 89 mm * 340 mm | 220 mm * 89 mm * 340 mm |
Peso | ≤5kg | ≤5kg |
Temperatura de funcionamiento/almacenamiento | 0ºC~50ºC/-40ºC~+70ºC. | 0ºC~50ºC/-40ºC~+70ºC. |
* según los sensores de potencia | ||
Aplicación típica
En el modo CW, es un medidor de potencia universal para microondas.
En el modo de medición de picos, mediante el ajuste de la base de tiempo, el instrumento puede medir y analizar automáticamente más de 10 tipos de parámetros de envolvente de pulso de señal de modulación de microondas/onda milimétrica, como potencia pico, potencia de pulso, potencia media, sobredisparo, tiempo de subida, tiempo de caída, amplitud superior, amplitud inferior, ancho de pulso, período de pulso, ciclo de trabajo, tiempo de desconexión, frecuencia de repetición de pulso, etc.
