Información Básica.
No. de Modelo.
N-J1/2R1
VSWR
1.10:1
Presión media
4000V
Marca
Four Star
impedancia
50ohm
material
latón y ptfe
chapado
tri-alloy y plata
rango de frecuencia
DC-11GHz
nombre
n conector de abrazadera macho
tipo de conector
conector rf n.
tarifa resistente a la intemperie
ip67
Pim3
-155dbc
Paquete de Transporte
200PCS in One Carton
Especificación
32cmx24cmx21cm
Origen
China
Código del HS
85369090
Capacidad de Producción
500000/Year
Descripción de Producto
Tipo N es un tipo de conectores de alimentacióN de baja a mediana con acoplamiento roscado,la impedancia caracteríStica tiene dos tipos:50ohm y de 75ohm.La caracteríStica de conector es de gran vibracióN de alta fiabilidad, rendimiento, excelente rendimiento mecáNico y eléCtrico, etc.Son utilizados en conexióN con cable coaxial RF en la radio, instrumentos, equipos de comunicacióN, prueba de microondas sistema de lanzamiento y puesta a tierra a la vibracióN y las inclemencias del tiempo las circunstancias.Mediante el uso de semi-ríGido o semi-flex cable,este tipo de ganancia, VSWR de menor tamañO, y la frecuencia de hasta 11 GHZ.

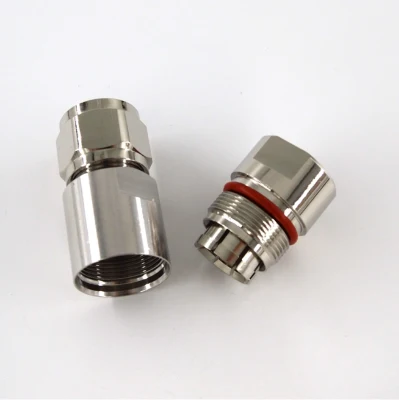

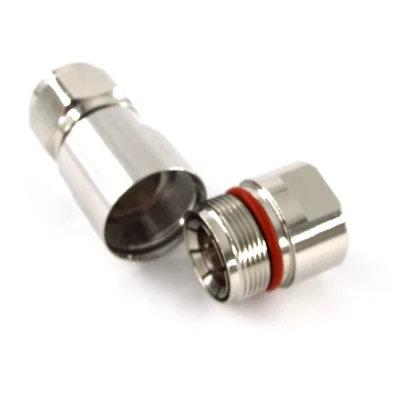

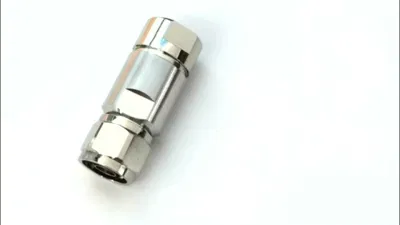

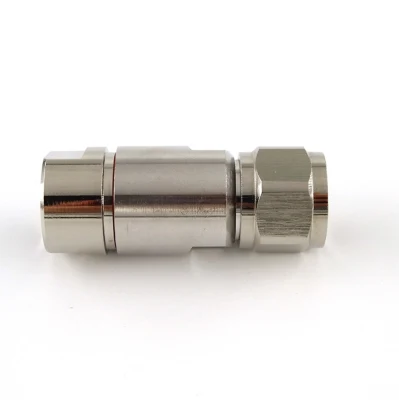

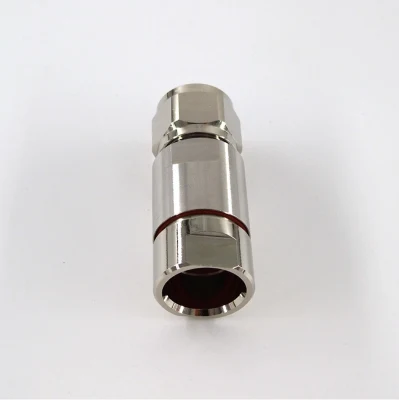

Abrazadera macho coaxial RF n tipo de conector de 1/2'' cable alimentador de espuma  | ||
| Modelo No. | N-j1/2R1 | |
| Interface | IEC 60169-16;MIL-C-39012;-22210 CECC. | |
| Equipos eléCtricos | ||
| La impedancia caracteríStica | 50ohm | |
| El rango de frecuencia | DC-11GHz | |
| VSWR | ≤1,10@CC-3000MHz | |
| La insercióN Losss | ≤0,24dB(6GHz). | |
| 3er Orden PIM (IM3). | ≤ -155dBc@ 2×20W | |
| Trabajar Vlotage | 1000V RMS,50Hz, a Nivel del mar | |
| TensióN de ruptura dieléCtrica | ≥2.500 V RMS,50Hz, a Nivel del mar | |
| Resistencia dieléCtrica | ≥5000 MΩ | |
| La resistencia de contacto | Centro de Contacto ≤1 mΩ | Contacto exterior ≤0,25 MΩ |
| El apareamiento | - | |
| MecáNica | ||
| La durabilidad | Ciclos de acoplamiento ≥500 | |
| Material Y Galvanoplastia | ||
| Nombre de piezas | Material | Plating |
| Cuerpo | El latóN | Tri-Metal(CuZnSn) |
| Aislante | El PTFE | - |
| Conductor interior | Bronce fosforado. | Ag |
| Tuerca de acoplamiento | El latóN | Ni |
| La junta | Caucho de silicona | - |
| Abrazadera para cable | El latóN | Ni |
| El casquillo | - | - |
| El medio ambiente | ||
| La temperatura de funcionamiento | 45 °C-85 °C | |
| La tasa de intemperie | IP67 | |
| RoHS (2002/95/CE) | ExencióN de compatible con | |
| Familia de cable adecuado | Andrew Cable P/N: LDF4-50A Y RFS Cable P/N:LCF12-50 | |
Modelo Famliy
Proceso Producetion
| Nuestro servicio |
| 1.Responder Su Consulta Dentro de 24 Horas. |
| 2. Modelo de pago: T/T, L/C,Paypal Y Western Union |
| 3.Muchos Modelos de transporte: Por Aire, Mar, Express (DHL, Fedex, TNT UPS...) |
| 4.Llevar( Tiempo de entrega): Normalmente de 14 DíAs DespuéS de Conseguir el Fin |
| 5.El puerto De Carga: Shanghai, Ningbo Y Shenzhen. |
| 6.PeríOdo de garantíA : Dentro de 12 Meses DespuéS del EnvíO. |
| 7. GuíA de funcionamiento(InstruccióN)bajo PeticióN. |
| 8. Dibujo personalizada ,muestra Y el Paquete Se puede Hacer. |
| Preguntas frecuentes |
| Q:¿Qué Acerca de La Calidad De Sus Productos? |
| R: Nuestro Proceso de produccióN Es Conforme Con ISO 9001:2008. Todos los Productos Suministrados EstáN Estrictamente Probados Por Nuestro Departamento de control de calidad Antes del EnvíO. |
| Q:¿ Se puede Ofrecer Muestras Para Probar Antes de Realizar Un Pedido formal ? |
| A: Prueba de las muestras para el PropóSito Puede Presentarse Libre Siempre Que Usted Asume El Costo de envíO . |
| Q:¿CuáNto Tiempo Suele ser La Hora de entrega ? |
| R: Nuestra Hora de entrega Es Generalmente Dentro de 14 DíAs DespuéS de Recibir Su Pedido . |
| Q:¿CuáL es Su MéTodos de envíO? |
| R: Por Mar ;Por Aire ( Puerto de Shanghai ) ;O Por UPS , DHL, Fedex, TNT, Etc. |
| Q: ¿ Se puede Enviar Una Muestra Para Nosotros Desarrollar? |
| R: Sí, Podemos . Las Muestras Pueden Ser Entregados Dentro de 7 DíAs háBiles. |
| P: ¿ Tenemos Nuestro Logo O Nombre de la empresa Para Ser Impreso En Sus Productos O El Paquete? |
| R: Sí, Usted Puede. El logotipo Y Nombre de la empresa Puede Ser Impreso En Nuestros Productos . Puedes Enviarnos La Las ilustraciones Por Correo electróNico En Formato JPEG O TIFF . |
| P: Es El MOQ Solucionado? |
| R: El MOQ Es Flexible Y Aceptamos PequeñO Orden En La Primera Vez Como Orden de prueba . |
Fundada en 1994, cuatro estrellas de la comunicacióN Parts Co.,Ltd estáSituado en el nº88 S338 Camino de la ciudad de Zhenjiang, provincia de Jiangsu China (230 Km de Shanghai).
Cuatro Estrellas de la comunicacióN es uno de los excelentes fabricante dedica a diseñAr y hacer que los conectores coaxiales RF RF, el conjunto de cable, horno de componentes.
Nuestra gama de productos:
La serie de conectores coaxiales RF SMA :,SMB,SMC, BNC, TNC, N,7/16 DIN ,.3,1.6/5 1.0/2.6 ,SMZ (BT43) ,QMA ,FME,UHF,MMCX MCX,EIA Flange, 4.3/10,etc.
El conjunto de cable coaxial RF(Cable puente)
Micro-Componentes de la onda :Carga simulada (Terminator), el atenuador, supresor de transitorios (Protector), Power Splitter (Divisor), el Acoplador Direccional.
