Información Básica.
No. de Modelo.
BNC-KWEA
VSWR
Max 1.30@DC-1000MHz
Presión media
1500V
Marca
Four Star
chapado
ni y oro
tipo de conector
conector hembra bnc
rango de frecuencia
DC-4GHz
impedancia
50ohm
materiales
latón y ptfe
color
blanco
Paquete de Transporte
Carton
Especificación
Inner Conductor
Origen
Zhenjiang City, Jiangsu Province, China
Código del HS
8536909000
Capacidad de Producción
500000pieces/Year
Descripción de Producto
EL TIPO BNC es un tipo de conectores coaxiales RF que utilizan un mecanismo de acoplamiento de tipo bayoneta. La impedancia característica tiene dos tipos: 50 ohmios y 75 ohmios, pueden ser conexión/desconexión rápida, bloqueo fiable, etc.
Se utilizan ampliamente en conexión con cables coaxiales RF en el campo de la computadora, red de equipos inalámbricos, médicos e instrumentos electrónicos.

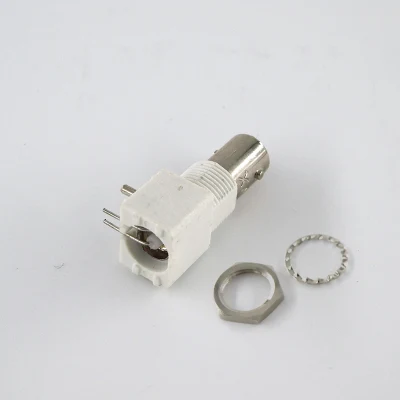

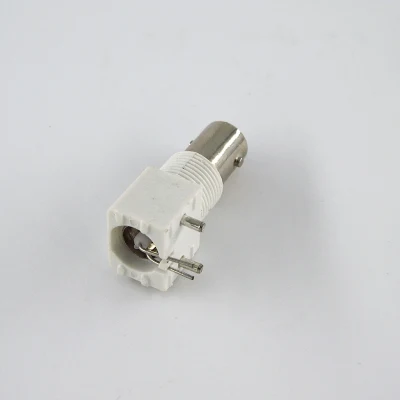

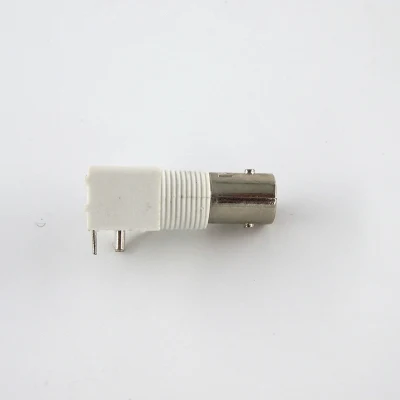

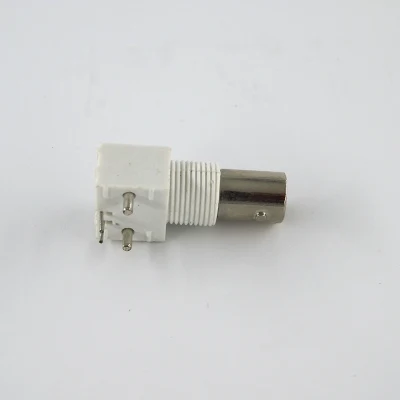

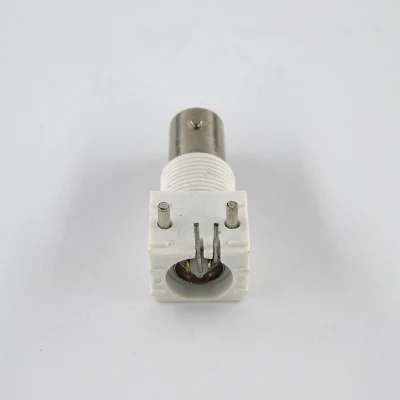

Presentación de imágenes:
| Conector BNC hembra de montaje pasante en ángulo recto para montaje en P.C.B. | ||
| Modelo no | BNC-KWEA | |
| Interfaz | IEC 60169-8 | |
| Eléctrico | ||
| Impedancia característica | 50ohm | |
| Rango de frecuencia | DC-4GHz | |
| VSWR | ≤1,3@DC-1000MHz | |
| Vlotage de trabajo | 500V RMS,50Hz,a nivel del mar | |
| Tensión de rigidez dieléctrica | ≥1500V RMS,50Hz,a nivel del mar | |
| Resistencia dieléctrica | ≥5000MΩ | |
| Resistencia de contacto | Contacto central ≤1.5mΩ | Contacto exterior ≤1,0 mΩ |
| Relación de posición | - | |
| Mecánica | ||
| Durabilidad | Ciclos de inserción ≥500 | |
| Material y chapado | ||
| Nombre de las piezas | Material | Chapado |
| Cuerpo | PBT (blanco o negro) | - |
| Aislante | POM | - |
| Conductor interno | Latón | Au |
| T il de soldadura | Cable de cobre | Ni |
| Me p p o sta | Latón | Ni |
| Arandela | Aleación de cobre | Ni |
| Abróchese la t a | Aleación de cobre | Ni |
| Ambiental | ||
| Temperatura de funcionamiento | -40 ºC~-85 ºC | |
| Compatible con RoHS | Sí | |
Imágenes Mostrar:
Productos de la familia:
Fundada en 1994, Four Star Communication Parts Co., Ltd está ubicada en No,88 S338 Road Zhenjiang City, Provincia de Jiangsu China (230km lejos de Shanghai).
Four Star Communication es uno de los excelentes fabricantes dedicados al diseño y fabricación de conectores coaxiales RF, montaje de cables RF, componentes de microondas.
Nuestra gama de productos:
CONECTORES COAXIALES RF SERIE : SMA, SMB, SMC, BNC,TNC, N,7/16 DIN , 1,0/2,3,1,6/5,6 ,SMZ (BT43) ,QMA,FME,UHF,MCX,MMCX,EIA BRIDA, 4.3/10 ETC.
Conjunto de cable coaxial RF (cable puente)
Componentes de Micro-onda: Carga falsa (terminador), atenuador, supresor de sobretensiones (protector de sobretensiones), divisor de potencia (divisor), acoplador direccional.
