Descripción de Producto

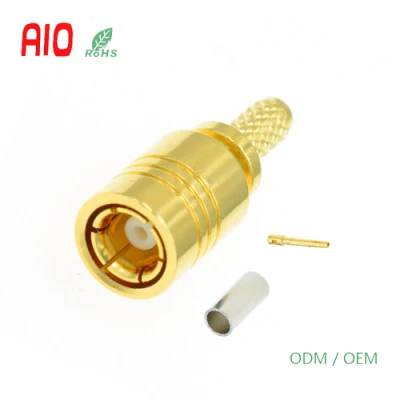

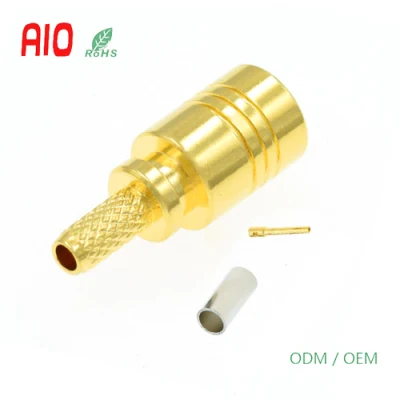

Un conector SMB es un conector RF coaxial con un complemento en la unión. Los conectores de las PYMES son más pequeñas que conectores SMA y son usados principalmente en las telecomunicaciones y aplicaciones de automoción.
Especificaciones del producto
| Acabado de cuerpo | El níquel |
|---|---|
| Material del cuerpo | El latón |
| Tipo de cable (termina en) | RG-174, RG-188, RG-316, veces LMR-100A, 7805Belden, Belden 8216, 83269, 83284 Belden Belden, Belden 84316 veces RG-174LL, Shikoku 1.5DS-QFB-TA, Sumitomo 1.5DS-GXC-SP, Leoni DACAR Leoni DACAR 462, 462-2 |
| Acabado de contacto | El oro |
| El Material de contacto | Cobre-berilio |
| Póngase en contacto con la terminación | La soldadura |
| Mecanismo de acoplamiento | Pulsador |
| Las cuestiones de género | Enchufe |
| Clasificación IP | No calificado |
| Impedancia (ohmios). | 50 |
| El material aislante | El PTFE |
| Aislados | No |
| PIM de baja | No |
| Calificados mil. | No |
| No magnéticos | No |
| La orientación | En línea recta |
| La característica de montaje en panel | No aplicable |
| Los puertos | 1 (un solo puerto). |
| Estilo de terminación | El cable - ENGASTADO |
| La dirección de rosca | Standard |
Equipos eléctricos
| Impedancia | 50 Ohm |
| El rango de frecuencia | DC - 4 GHz (DC - 10 GHz en diseños de rango extendido) |
| La tensión nominal | 335 V rms continua |
| Tensión de ruptura dieléctrica | 1000 VRMS máx. |
| VSWR (Pérdida de retorno) | |
| RG-178/RG-196 Grupo | |
| Conectores rectos | 1.30 + .04 f (GHz). |

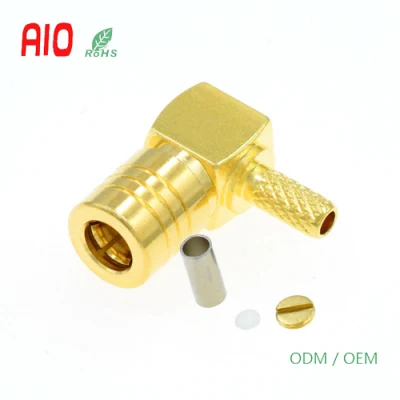

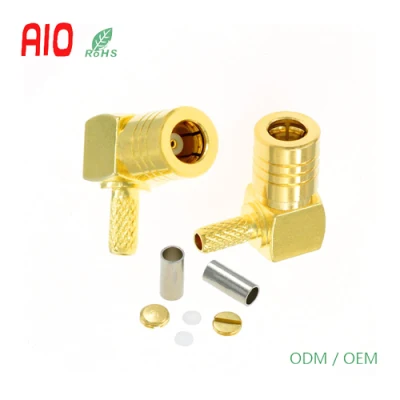

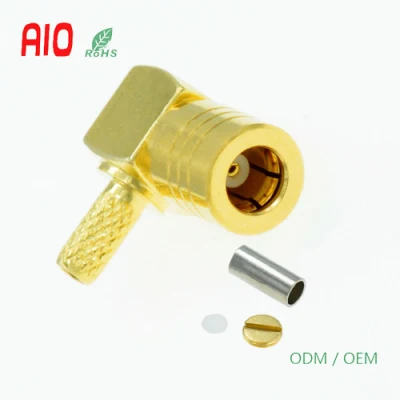

| Los conectores de ángulo recto | 1.45 + .06 f (GHz). |
| RG-174/RG-316/RG-188 Grupo | |
| Conectores rectos | 1,25 + .04 f (GHz). |
| Los conectores de ángulo recto | 1.35 + .04 f (GHz). |
| La resistencia de aislamiento | 1000 M Ohm Mín. |
| Centro de resistencia de contacto | 6 MΩ máx. |
| Resistencia de contacto exterior | 1 MΩ máx. |
| Fugas de RF | -120 dB Max (DC - 3 GHz). |
| Pérdidas de inserción. | |
| Conectores rectos | .30 dB @ a 1,5 GHz máx. |
| Los conectores de ángulo recto | 60 dB a 1,5 GHz máx. |
| Manejo de potencia | 95 W @ de 1 GHz y @ a 25°C |
El medio ambiente
| El rango de temperatura | -65°C a +165°C |
| El choque térmico | MIL-STD-202 Método 107 (Condición de prueba B) excepto la prueba de alta temperatura +200ºC @ |
| La corrosión | MIL-STD-202 Método 101 ( Condición de prueba b) 5% de solución salina |
| La vibración | MIL-STD-202 204, el método de captura en condición de prueba ( B) (15G). |
| Choque mecánico | MIL-STD-202 método 213, encajada en condición de prueba ( B) 75 G's @ 6 milisegundos 1/2 sine |
| La resistencia de humedad | MIL-STD-202 Método 106 |
| La altitud | MIL-STD-202 Método 105 (Condición de prueba C) |
Mecánica
| Ciclos de inserción. | 500 min. |
| Mecanismo de acoplamiento | De fácil colocación |
| Especificación de interfaz | MIL-STD-348 |
| La fuerza de compromiso | 14 libras (62 N) máx. |
| La fuerza de separación | 2 libras (8,9 N) máx. |
El conector configuraciones pueden afectar al rendimiento.
P1: ¿Es usted un fabricante?
A1: Sí, somos un fabricante que se encuentra en la ciudad de Changzhou de China. Ofrecemos servicios OEM/OOM customes para todo el mundo.
Q2:puedo obtener una muestra gratis?
A2: Sí, podemos proporcionar los elementos existentes'samples sin cargo, pero el flete recogidos. Si hay algún requisito especial de las muestras, por favor, póngase en contacto con nosotros para más detalles.
Q3: ¿Cómo puedo pagar?
A3: preferimos T/T. Si usted prefiere otras formas de pago términos,por favor, póngase en contacto con nosotros libremente
Q4:la calidad del producto garantizada?
A4: Sí, nuestro taller está equipado con nuevas y avanzadas máquinas y equipos de prueba. Además, el trabajador, son técnicos profesionales para el conector de cable&la producción. Nuestro proceso de producción y calidad son estrictamente en conformidad con las normas internacionales y los requisitos del cliente. Somos una cordial bienvenida a su equipo de inspección para examinar.
P5: ¿Cuál es el plazo de entrega de entrega?
A5: depende de la cantidad del pedido. El plazo de entrega de producción en masa es aproximadamente de 5-10 días después de la recepción del depósito.
P: ¿Qué es un conector SMB?
Subminiatura: B o conectores SMB es un conector RF roscada.
P: ¿Qué es un conector SMB usado?
R: Un conector SMB es comúnmente utilizado en el GPS de telecomunicaciones de LAN inalámbrica y pruebas de instrumentos.
P: ¿Qué es la diferencia entre los conectores SMA y PYMES?
R: conectores SMB son inferiores a conectores SMA.
