Información Básica.
Descripción de Producto
Parámetros técnicos.
Para darle el mejor precio, por favor, especifique sus requisitos con la mayor claridad posible.
OEM y ODM son bienvenidos, tenemos un equipo de ingenieros profesionales y experimentados para usted.
Características:
- Alto rendimiento
- Alta fiabilidad
- Baja pérdida de inserción
- Alto aislamiento
Aplicaciones:
- Sistemas de radar
- Sistemas de comunicación
- Sistemas de recepción
Serie SP8T_N.

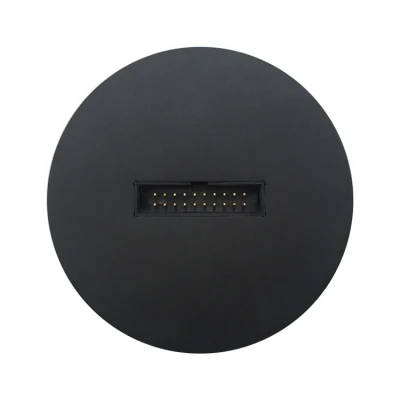

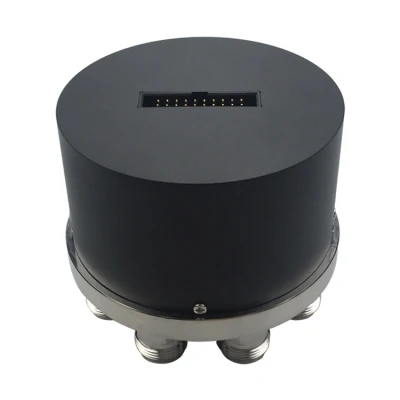

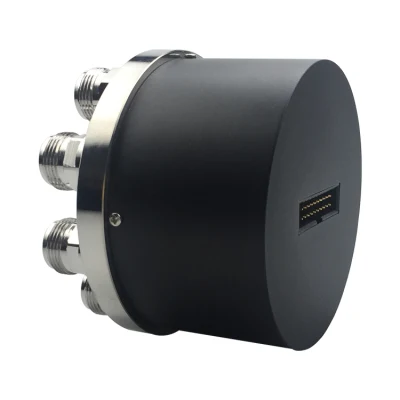

N interruptor electromecánico de radiofrecuencia monopolar de ocho vías

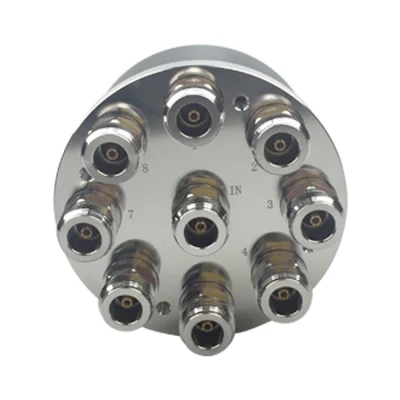

El interruptor electromecánico coaxial RF SP8T con conector de interfaz RF tipo N tiene una excelente fiabilidad y alto rendimiento. Puede cambiar una señal del puerto común a uno de los otros 8 puertos de salida, y la frecuencia de funcionamiento es de DC a 6GHz. Ampliamente utilizado en medición de RF, pruebas, comunicaciones inalámbricas de banda ancha y equipos de prueba automatizados.
Selección de modelo
| Conectores | Frecuencia | Tipo | Tensión del actuador | ||
| N: Tipo N hembra | 3: Hasta 3GHz | 1: Normalmente abierto | 2:12V | ||
| 6: Hasta 6GHz | 2: Enclavamiento | 3:24V | |||
| Número de posiciones | Opciones TTL | Opciones | |||
| 7: 7 posiciones | 0: Sin TTL | 0: Pines de soldadura | |||
| 8: 8 posiciones | 1: Con TTL (nivel alto) | 1: Conector de 20 patillas |
Propiedades eléctricas
| Puertos | Frecuencia | VSWR | Pérdida de inserción | Aislamiento | Impedancia |
| (GHz) | (máx.) | (máx)dB | (Min)dB | (Ω) | |
| 7~8 | DC~1 | 1,10 | 0,10 | 90 | 50 |
| 1~2 | 1,20 | 0,15 | 85 | ||
| 2~3 | 1,25 | 0,20 | 80 | ||
| 3~6 | 1,50 | 0,40 | 70 |
Especificaciones generales
| Especificaciones generales | ||||
| Entrada TLL | Alto nivel | 2,5 a 5,5 voltios | ||
| Bajo nivel | 0 a 0,8 voltios | |||
| Tiempo de conmutación (máximo) | sra. | 20 | ||
| Temperatura de trabajo | -400C~+850C | |||
| Temperatura de almacenamiento | -550C~+850C | |||
| Duración | 2,5 millones de veces | |||
Detalles del paquete y envío:
1) paquete de cartón maestro neutral;
2) paquete personalizado;
Línea de equipos de producto:
Controles de calidad:
Con más de 10 años de experiencia, producimos un estabilizador/regulador de tensión de grado A y podemos ofrecer servicio OEM y ODM.
Todos nuestros productos tienen certificado CE y algunos han obtenido la patente.
Sobre nosotros
Preguntas frecuentes (preguntas frecuentes)
P: ¿Qué configuraciones de interruptor RF están disponibles?
A: A continuación se muestran nuestras configuraciones populares para su referencia, además, aceptamos la personalización.
Interruptores electromecánicos: 1P2T (monopolar, doble vía); 1P3T; 1P4T; 1P6T; 1P8T; 1P12T
Interruptores de estado sólido: 1P1T; 1P2T; 1P3T; 1P4T; 1P6T; 1P8T; 1P10T; 1P12T; 1P16T
P: ¿Qué opciones de control están disponibles?
R: Según el modelo, los interruptores RF EM ofrecen control de nivel lógico TTL, o control de +12, +15 o +28 V CC. Los conmutadores de estado sólido utilizan niveles lógicos TTL y un modelo tiene una interfaz USB.
P: ¿son los atenuadores de conmutación RF bidireccionales?
R: Todos los interruptores RF de XINPOMING son bidireccionales a menos que se indique de forma diferente en la hoja de especificaciones.
P: Necesito un interruptor RF personalizado diseñado. ¿Cuánto son sus nres típicos (cargos de ingeniería no recurrentes)?
R: XINPOMING no carga nres. Por favor envíenos su requerimiento personalizado para la comunicación de detalles.
P: ¿están disponibles sus 18GHz interruptores electromecánicos con indicadores o como enclavamiento?
R: Opciones típicas: Bloqueo, terminación automática, indicadores, TTL, RoHS y no RoHS.
