Información Básica.
No. de Modelo.
SWTFZ5004M-F
nombre del producto
terminación rf
modelo no
Swtfz5004m-F
conector en
n-din/macho (hembra)
frec. máx
dc a 4 ghz
vswr máx
≤1,25
alimentación de entrada cw
disipador de calor de 500w a 100ºc.
impedancia nominal
50ω
temperatura de funcionamiento
-55ºc a +125ºc.
sustrato
Beo 97%
marca
Swt
Paquete de Transporte
Standard Packing
Especificación
Aluminum
Marca Comercial
OEM
Origen
Nanjing, China
Capacidad de Producción
30000pices/Year
Descripción de Producto
DESCRIPCIÓN:

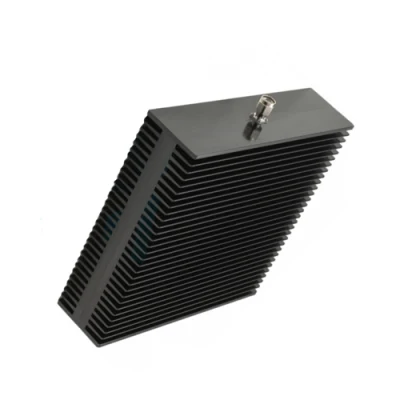

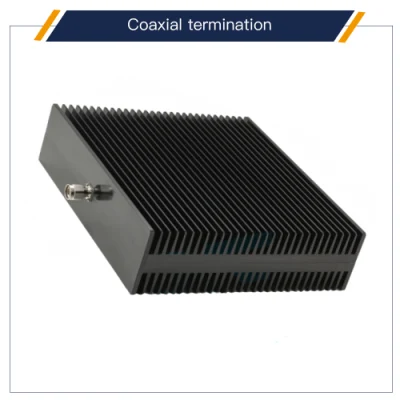

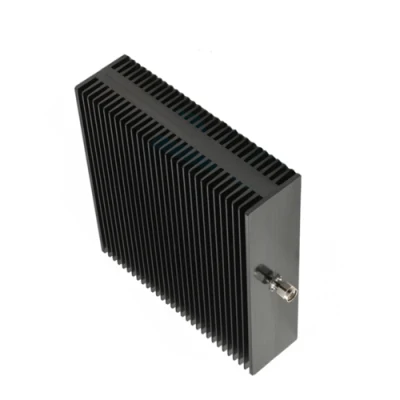

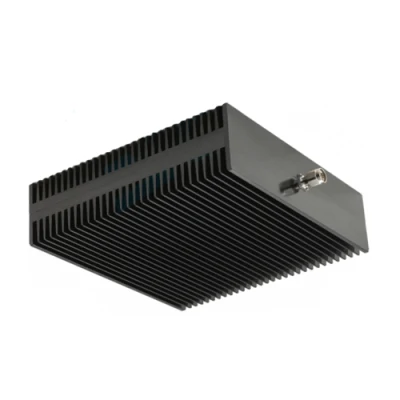

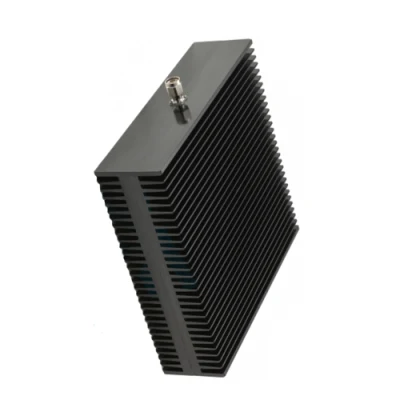

Las terminaciones fijas coaxiales se utilizan principalmente para absorber la potencia de los sistemas RF o microondas que podrían funcionar como carga ficticia o terminal transmisor de antenas. También puede usarse como un microdetector multipuerto, como un puerto de conexión de circulador y acoplador direccional , para garantizar que la impedancia característica se pueda comparar y se realice una medición precisa.
DIBUJO EXTERIOR:
Las terminaciones fijas coaxiales se utilizan principalmente para absorber la potencia de los sistemas RF o microondas que podrían funcionar como carga ficticia o terminal transmisor de antenas. También puede usarse como un microdetector multipuerto, como un puerto de conexión de circulador y acoplador direccional , para garantizar que la impedancia característica se pueda comparar y se realice una medición precisa.
- Amplio rango de frecuencia
- Baja relación onda-standing
- La junta está hecha con cobre chapado con aleación ternaria
| ELEMENTOS | VALOR |
| Nombre del producto | Atenuador coaxial |
| Modelo NO | SWTFZ5004M-F |
| Conector en | N-DIN/macho (hembra) |
| Frec. Máx | DC a 4 GHz |
| VSWR máx | ≤1,25 |
| Alimentación de entrada CW | Disipador de calor de 500W a 100ºC. |
| Impedancia nominal | 50Ω |
| Temperatura de funcionamiento | -55ºC a +125ºC. |
| Sustrato | BEO 97% |
DIBUJO EXTERIOR:
Nanjing Shinewave Technology Co., Ltd. Es una empresa especializada en la investigación y desarrollo, producción y venta de antenas de microondas RF, componentes activos y pasivos y subsistemas. El campo de productos de la empresa cubre una variedad de dispositivos de comunicación por microondas, incluyendo antenas antiinterferencias, amplificadores de potencia de RF, módulos T/R, VCO/dros, filtros de microondas, duplexores, fuentes de frecuencia y subsistemas relacionados, que se utilizan ampliamente en comunicaciones móviles, radar y otros campos.
Para satisfacer las necesidades especiales y las necesidades más altas de los clientes, además de los productos estándar, ofrecemos métodos de desarrollo de productos personalizados. Siempre ofrecemos a los clientes productos y servicios rápidos y de alta calidad.
PREGUNTAS Y RESPUESTAS:
Q1. ¿Puedo obtener una muestra antes de realizar un pedido a granel?
Sí, ofrecemos la muestra para todos los modelos pero con cargo.
Q2. ¿Qué debo hacer si no sé de frecuencia en mi país?
Por favor no dude en contactarnos con su consulta, encontraremos la frecuencia que necesita y le ofreceremos ayuda para sus problemas.
Q3. ¿acepta el pedido OEM/ODM?
Sí, podemos personalizar el logotipo de la Marca, los colores y las frecuencias.
Q4.Fecha de envío
| Muestra | 20 días hábiles |
| ≤50 unidades | 60 días hábiles |
| >50 pzs | 90 días hábiles |
| >200 pzs | Negociar |
Q5: Fecha de entrega de la muestra por DHL/FedEx
| EE.UU./Canadá/Europa/Asia | 3-5 días |
| Oriente Medio/Latinoamérica | 5-7 días |
| Africano | 3-7 días |
